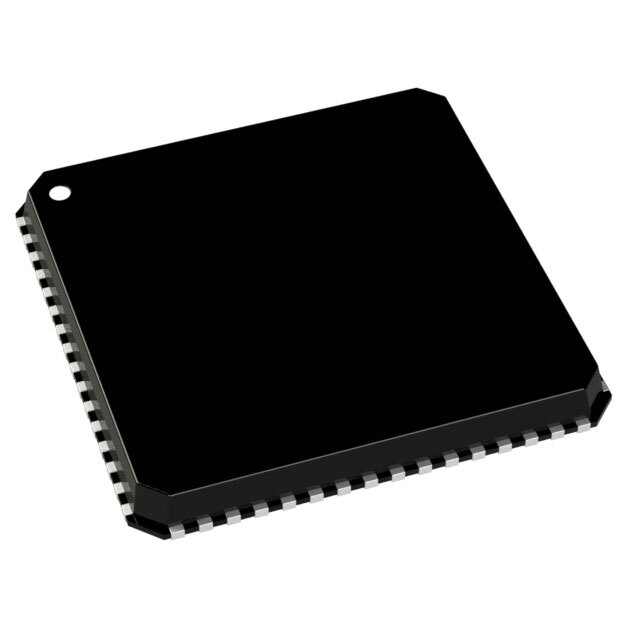

AD9238BCPZRL-65

Общее описание

AD9238BCPZRL-65 – это высокопроизводительный двухканальный 12-битный аналогово-цифровой преобразователь (ADC), разработанный компанией Analog Devices. Этот преобразователь может работать с частотой дискретизации до 65 МСэмплов в секунду, обеспечивая точность и надежность при измерении аналоговых сигналов.

Преимущества

• Высокая скорость работы: С частотой дискретизации 65 MSPS, AD9238 обеспечивает быстрый и точный захват данных.
• Двухканальный вход: Позволяет одновременно измерять два различных сигнала, что оптимизирует процессы в многоканальных системах.
• Высокая точность: 12-битная точность обеспечивает низкий уровень шума и высокую разрешающую способность.
• Гибкость в работе: Возможность работы с дифференциальными и однофазными входами.

Недостатки

• Сложность в использовании: Для работы с этим устройством может потребоваться глубокое понимание аналогово-цифрового преобразования и опыт в проектировании схем.
• Требовательность к питанию: Необходимы отдельные линии питания для аналоговой и цифровой частей для обеспечения стабильной работы.

Типовое использование

• Цифровая обработка сигналов
• Системы связи
• Радиочастотные приложения
• Медицинские приборы и диагностические системы
• Системы высокого разрешения в индустриальных приложениях

Рекомендации по применению

• Включать стабилизаторы напряжения для отдельных аналоговых и цифровых линий, чтобы уменьшить шум и обеспечить стабильность работы.
• При проектировании печатной платы следует уделить внимание разводке для минимизации паразитных эффектов и помех.
• Использовать экранирование и фильтрацию для уменьшения внешних электромагнитных помех.

Основные технические характеристики

• Разрядность: 12 бит
• Частота дискретизации: до 65 МСэмплов в секунду (MSPS)
• Входы: Дифференциальные и однофазные
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC (Сэмпл-энд-холд и АЦП)
• Соотношение S/H:ADC: 1:1
• Количество АЦП: 2 (два канала)
• Архитектура: Конвейерная (pipelined)
• Напряжение питания, аналоговое: 2.7 В ~ 3.6 В
• Напряжение питания, цифровое: 2.25 В ~ 3.6 В
• Тип опорного сигнала: Внешний, Внутренний
• Температура эксплуатации: -40°C ~ 85°C
• Корпус: 64-LFCSP (9x9 мм)
• Монтаж: Поверхностный монтаж (SMT)

Возможные аналоги

• AD9218: Аналогичный двухканальный АЦП с немного меньшей частотой дискретизации.
• AD9268: Повышенная разрядность (14 бит) и большая частота дискретизации.
• ADS4229 от Texas Instruments: Так же двухканальный АЦП с высокой производительностью.

Этот компонент является надежным выбором для высокоточечных систем и приложений, требующих высокой скорости и точности измерения аналоговых сигналов.
