AD9238BCPZ-20

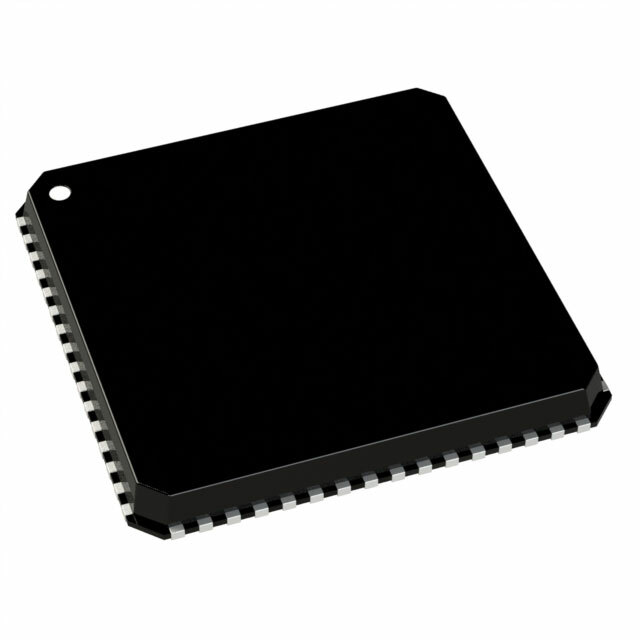

AD9238BCPZ-20 от Analog Devices

Общее описание

AD9238BCPZ-20 — это двухканальный 12-битный аналогово-цифровой преобразователь (АЦП) с архитектурой конвейерного типа, выпускаемый компанией Analog Devices. Он обеспечивает эффективное преобразование аналоговых сигналов в цифровые с максимальной скоростью до 20 MSPS (мегасемплов в секунду), что делает его идеальным для широкого спектра применений, требующих точных и быстрых измерений.

Преимущества

• Высокая скорость: Обеспечивает скорость преобразования до 20 MSPS.
• Точность: Высокая разрядность в 12 бит предоставляет детализированные и точные измерения.
• Два входных канала: Возможность одновременной обработки двух каналов увеличивает производительность.
• Расширенный диапазон рабочих температур: От -40°C до 85°C, что позволяет использовать устройство в различных условиях.
• Гибкость питания: Поддержка различных напряжений питания для аналоговой и цифровой части.

Недостатки

• Цена: Может быть выше по сравнению с аналогами с меньшей производительностью.
• Сложность интеграции: Требует тщательного проектирования для обеспечения стабильной работы и минимизации помех.

Типовое использование

• Системы связи
• Видеонаблюдение и обработка изображений
• Медицинские приборы
• Тестовое и измерительное оборудование
• Радиолокационные и радионавигационные системы

Рекомендации по применению

1. Разработка печатных плат: Используйте правильное заземление и экранирование, чтобы избежать помех.
2. Питание: Обеспечьте надежное и стабильное питание, соблюдая рекомендации из даташита.
3. Согласование входов: При работе с дифференциальными или состоящими из одного окончания входами используйте рекомендации по согласованию.

Основные технические характеристики

• Битность: 12 бит
• Скорость выборки: до 20 MSPS
• Количество входов: 2 (дифференциальные или однонаправленные)
• Интерфейс данных: Параллельный
• Конфигурация: S/H (Hold) - ADC
• Количество АЦП: 2
• Архитектура: Конвейерная
• Референсный тип: Внешний, Внутренний
• Напряжение питания (аналог): 2.7V ~ 3.6V
• Напряжение питания (цифровое): 2.25V ~ 3.6V
• Особенности: Одновременное семплирование
• Температурный диапазон: -40°C ~ 85°C
• Корпус: 64-LFCSP-VQ (9x9)

Возможные аналоги

• AD9266-20 от Analog Devices: Похожий 16-битный АЦП с аналогичной архитектурой.
• ADS42LB69 от Texas Instruments: Двухканальный 14-битный АЦП с высокой скоростью выборки 160 MSPS.
• ADS62P45 от Texas Instruments: Двухканальный 12-битный АЦП с скоростью до 80 MSPS.

Данные устройства могут рассматриваться как альтернативы в зависимости от специфических требований вашего проекта.
