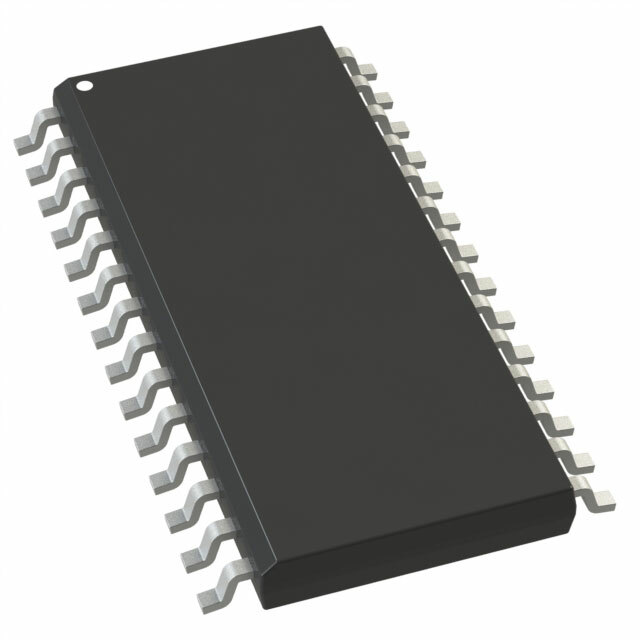

AD9235BRURL7-20

AD9235BRURL7-20 от Analog Devices

Общее описание AD9235BRURL7-20 – это 12-битный, высокоскоростной аналогово-цифровой преобразователь (АЦП) от компании Analog Devices, изготовленный по технологии трубчатого конвейера, с частотой дискретизации до 20 мегасемплов в секунду (МСPS). Этот АЦП предназначен для использования в широком спектре приложений, включая цифровую обработку сигналов и трансляцию изображений.

Преимущества

• Высокое разрешение: 12-битовое разрешение обеспечивает точное преобразование аналоговых сигналов в цифровую форму.
• Высокая скорость: Частота дискретизации до 20 МСPS позволяет использовать этот АЦП в системах с высокими скоростями передачи данных.
• Многофункциональность: Возможность использования как дифференциального, так и однонаправленного входа улучшает гибкость применения.
• Компактность: Корпус TSSOP-28 обеспечивает компактное размещение на плате.

Недостатки

• Устаревший статус: Данный продукт имеет статус устаревшего, что может затруднить его приобретение.

Типовое использование

• Цифровая обработка сигналов (DSP)
• Анализ и обработка видеосигналов
• Радиочастотные системы и коммуникации
• Медицинские приборы и системы диагностики

Рекомендации по применению

• Питание: Необходимо обеспечить стабильное питание в диапазоне 2.7В до 3.6В для аналоговой части и 2.25В до 3.6В для цифровой части.
• Тепловое управление: Следует учитывать тепловыделение и планировать подходящий дизайн охлаждения для поддержания рабочих температур от -40°C до +85°C.
• Стабильность сигнала: Используйте качественные пассивные компоненты на пути аналогового сигнала, чтобы минимизировать шумы и искажения.

Основные технические характеристики

• Разрядность: 12 бит
• Частота дискретизации: до 20 МСPS
• Количество входов: 1
• Тип входа: Дифференциальный, однонаправленный
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC (Устройство захвата и хранения сигнала)
• Количество АЦП: 1
• Архитектура: Трубчатый конвейер
• Тип опорного напряжения: Внешний, внутренний
• Напряжение питания, аналоговое: 2.7В ~ 3.6В
• Напряжение питания, цифровое: 2.25В ~ 3.6В
• Корпус: TSSOP-28
• Рабочая температура: -40°C ~ +85°C

Возможные аналоги

• AD9226: 12-битный АЦП с частотой до 65 МСPS
• AD9238: Двухканальный 12-битный АЦП с частотой до 65 МСPS
• ADS7225: 12-битный АЦП от Texas Instruments

AD9235BRURL7-20 – это надежный и производительный аналогово-цифровой преобразователь, подходящий для различных высокоскоростных и точных применений.
