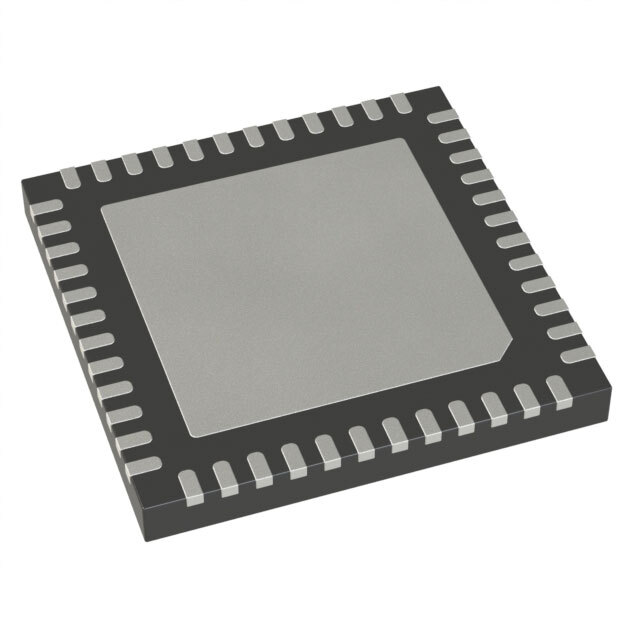

AD9233BCPZRL7-125

13 440,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

AD9233BCPZRL7-125 от Analog Devices

Общее описание

AD9233BCPZRL7-125 — это высокоскоростной 12-битный аналого-цифровой преобразователь (АЦП) с архитектурой конвейера, разработанный компанией Analog Devices. Ориентирован на применение в системах, требующих высокой точности и скорости преобразования аналоговых сигналов в цифровые данные.

Преимущества

  • Высокая скорость выборки до 125 MSPS (миллионов выборок в секунду).
  • Высокая точность преобразования с разрешением 12 бит.
  • Входы поддерживают как дифференциальный, так и одноконцевой режим.
  • Встроенный источник опорного напряжения.
  • Широкий диапазон напряжений питания для аналоговых и цифровых цепей.
  • Компактный корпус 48-LFCSP-VQ (7x7 мм) для удобства монтажа.

Недостатки

  • Только один канал АЦП, что ограничивает его использование в многоканальных системах без дополнительных компонентов.
  • Относительно высокая стоимость по сравнению с АЦП меньшей точности и скорости.

Типовое использование

  • Высокоскоростные системы сбора данных.
  • Радиоприемники и передатчики.
  • Обработки сигналов в измерительных приборах.
  • Медицинские системы визуализации.
  • Системы радиолокации и навигации.

Рекомендации по применению

  • Для достижения максимальной производительности рекомендуется использовать стабилизированные источники питания.
  • Следует учитывать требования по тепловому режиму и организации отведения тепла, учитывая компактный корпус.
  • Важно соблюдать рекомендации по разводке печатной платы для минимизации шумов и наводок.

Основные технические характеристики

  • Разрядность: 12 бит
  • Частота выборки: 125 MSPS
  • Количество входов: 1
  • Тип входа: Дифференциальный, Одноконцевой
  • Интерфейс данных: Параллельный
  • Архитектура: Конвейерный
  • Тип эталона: Внутренний
  • Напряжение питания (аналоговое): 1.7 В ~ 1.9 В
  • Напряжение питания (цифровое): 1.7 В ~ 3.6 В
  • Диапазон рабочих температур: -40°C ~ 85°C
  • Корпус: 48-LFCSP-VQ (7x7 мм)
  • Монтаж: Поверхностный

Возможные аналоги

  • AD9235: аналог с немного меньшей скоростью выборки.
  • ADS5463: 12-битный АЦП от Texas Instruments с высокой скоростью выборки.
  • LTC2252: 12-битный конвейерный АЦП от Analog Devices с аналогичной производительностью.

Для получения дополнительной информации и покупки компонента AD9233BCPZRL7-125, пожалуйста, посетите наш интернет-магазин.
