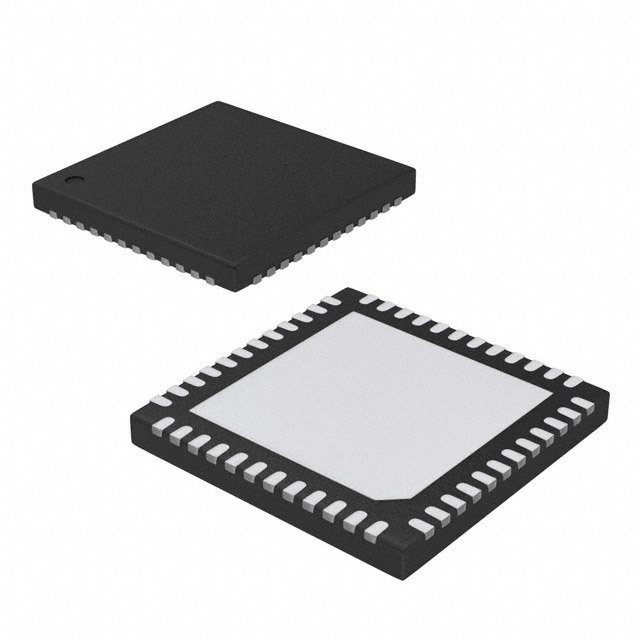

AD9229ABCPZ-65

AD9229ABCPZ-65 от Analog Devices

Общее описание:
AD9229ABCPZ-65 – это четырехканальный аналогово-цифровой преобразователь (АЦП) с разрядностью 12 бит и частотой дискретизации 65 Мвыборок/с. Устройство выполнено в компактном корпусе 48-LFCSP-VQ (7x7) и предназначено для применения в широком спектре аналоговых и цифровых систем, таких как системы обработки изображений, ультразвуковые системы и средства связи.

Преимущества:

• Высокая разрядность (12 бит) обеспечивает точное преобразование аналоговых сигналов в цифровую форму.
• Четырехканальная архитектура позволяет одновременно оцифровывать несколько сигналов.
• Внутренний опорный источник напряжения упрощает проектирование и улучшает стабильность работы.
• Симультанное (одновременное) семплирование всех каналов подходит для процессов, требующих синхронности.

Недостатки:

• Требуется достаточно аккуратная разводка печатной платы для минимизации ошибок и помех.
• Может потребоваться дополнительное обеспечение теплового режима, учитывая высокую частоту дискретизации и соответствующее энергопотребление.

Типовое использование:

• Медицинская аппаратура (например, ультразвуковые диагностические аппараты)
• Системы обработки изображений и захвата данных
• Радары и системы обработки сигналов
• Автоматизация тестового оборудования

Рекомендации по применению:

• Используйте стабилизированные источники питания для минимизации шумов и помех.
• Обеспечьте надежное теплораспределение, особенно при работе устройства при высоких частотах дискретизации.
• Разводите аналоговые и цифровые линии по возможности в разных слоях печати для снижения перекрестных помех.

Основные технические характеристики:

• Разрядность: 12 бит
• Частота дискретизации: 65 Мвыборок/с
• Количество входов: 4
• Тип входа: Дифференциальный, одноконцевой
• Интерфейс данных: LVDS - Serial
• Архитектура: Пайплайн
• Соотношение захвата/преобразования: 1:1
• Опорное напряжение: Внутреннее
• Питание (аналоговое): 2.7V ~ 3.6V
• Питание (цифровое): 2.7V ~ 3.6V
• Особенности: Симультанное семплирование
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 48-VFQFN с тепловой площадкой (CSP)
• Монтирование: Поверхностный монтаж

Возможные аналоги:

• AD9230 от Analog Devices
• ADS5294 от Texas Instruments
• LTC2175 от Linear Technology

Этот АЦП обеспечивает надежное, высокоскоростное и точное преобразование аналоговых сигналов в цифровую форму, что делает его отличным выбором для профессиональных и промышленных систем различного назначения.
