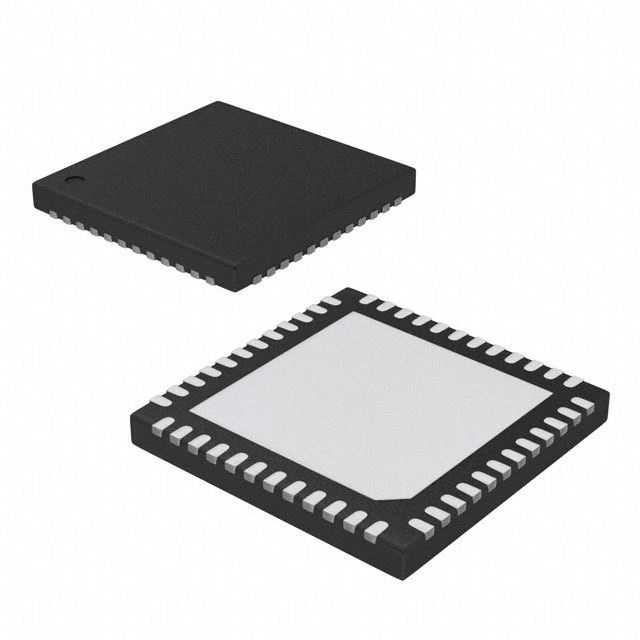

AD9229ABCPZ-50

AD9229ABCPZ-50 от Analog Devices

Общее описание

AD9229ABCPZ-50 — это 12-битный многоканальный АЦП (аналогово-цифровой преобразователь) от компании Analog Devices, работающий на частоте до 50 Мв/с. Этот чип предназначен для применения в широком спектре задач, включая обработку сигналов, медицинскую диагностику и радиоэлектронику.

Преимущества

• Многоканальность: Поддерживает до 4 каналов, что позволяет значительно увеличить скорость обработки сигналов.
• Высокая точность: 12-битная архитектура обеспечивает достаточную точность для большинства задач.
• Встроенная опорная схема: Внутренняя схема контура напряжения упрощает проектирование и снижает количество необходимых внешних компонентов.
• Отличное соотношение сигнал/шум (SNR): Гарантирует высокое качество преобразования при минимальных помехах.

Недостатки

• Сложность использования: Из-за своих многоканальных возможностей и высокой точности требует тщательной настройки и калибровки.
• Повышенная стоимость: Стоимость может быть высокой для бюджетных проектов.

Типовое использование

• Оборудование для медицинской диагностики: Устройства для снятия и анализа биометрических данных.
• Обработка сигналов: Аудио и видеосигналы в профессиональной технике.
• Телекоммуникации: Преобразование аналоговых сигналов в цифровой формат для передачи данных.

Рекомендации по применению

• Настройка опорного напряжения: Используйте внутреннюю опорную схему для упрощения проектирования, но в случаях повышенных требований к точности можно использовать внешние высокоточные опорные источники.
• Теплоотведение: Учитывайте необходимость обеспечения надлежащего теплоотведения для поддержания стабильной работы на высоких частотах.
• Защита данных: При передаче данных на большие расстояния используйте экранированные кабели и методы борьбы с электромагнитными помехами.

Основные технические характеристики

• Разрядность: 12 бит
• Максимальная скорость выборки: до 50 Мв/с
• Интерфейс данных: LVDS - Serial
• Входной тип: Дифференциальный, Однополярный
• Количество АЦП на кристалле: 4
• Архитектура: Пайплайн
• Опорное напряжение: Встроенное
• Напряжение питания (аналоговая часть): 2.7В - 3.6В
• Напряжение питания (цифровая часть): 2.7В - 3.6В
• Рабочая температура: -40°C - 85°C
• Корпус: 48-LFCSP-VQ (7x7)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• ADS5281 от Texas Instruments: Также является многоканальным АЦП с высокой разрядностью и скоростью выборки.
• MAX1308 от Analog Devices: Обеспечивает более высокую скорость выборки, но с меньшим количеством каналов.

AD9229ABCPZ-50 — это отличное решение для проектов, требующих высокой точности и многоканального преобразования.
