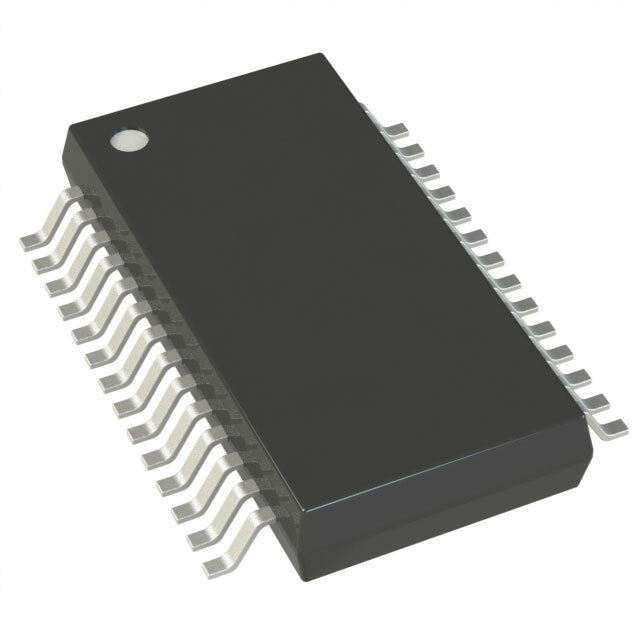

AD9225ARSZ

AD9225ARSZ от Analog Devices

Общее описание

AD9225ARSZ — это высокопроизводительный 12-битный аналогово-цифровой преобразователь (АЦП) с конвейерной архитектурой, разработанный компанией Analog Devices. Он предназначен для преобразования аналоговых сигналов в цифровые с высоким разрешением и скоростью. Преобразователь обеспечивает максимальную скорость выборки до 25 Мвыб/с и состоит из одного входного канала.

Преимущества

• Высокая точность: 12-битное преобразование обеспечивает высокую разрешающую способность.
• Высокая скорость: Скорость выборки до 25 Мвыб/с позволяет использовать данный АЦП в приложениях, требующих быстрого захвата данных.
• Универсальность входов: Поддерживает как дифференциальные, так и однонаправленные входные сигналы.
• Надежность: Широкий рабочий температурный диапазон от -40°C до +85°C делает его пригодным для использования в разнообразных условиях.

Недостатки

• Требования к питанию: Для оптимальной работы требуется два напряжения питания (аналоговое 5V и цифровое от 2.85V до 5.25V).
• Параллельный интерфейс: Может потребоваться дополнительное оборудование для интеграции с современными системами, использующими более новые интерфейсы.

Типовое использование

• Системы передачи данных: Подходит для высокоскоростной обработки сигнала в телекоммуникациях.
• Медицинские приборы: Используется в аппаратуре для визуализации и диагностического оборудования благодаря высокому разрешению.
• Измерительные системы: Применяется в лабораториях и на производстве для высокоточной регистрации данных.
• Обработка аудио и видео сигналов: Идеален для цифровой обработки сигналов в мультимедийных приложениях.

Рекомендации по применению

• Убедитесь, что источники питания соответствуют заявленным техническим требованиям (аналоговое напряжение 5V, цифровое 2.85V ~ 5.25V).
• Используйте внешние или встроенные опорные напряжения для обеспечения стабильной и точно калиброванной работы АЦП.
• Применяйте надлежащие методы экранирования и заземления для минимизации шумов и наводок.

Основные технические характеристики

• Разрядность: 12 бит
• Скорость выборки: до 25 Мвыб/с
• Количество входов: 1
• Тип входа: Дифференциальный, однонаправленный
• Интерфейс передачи данных: Параллельный
• Архитектура: С трубопроводом
• Тип опорного напряжения: Внешнее/внутреннее
• Напряжение питания (аналоговое): 5V
• Напряжение питания (цифровое): 2.85V ~ 5.25V
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 28-SSOP (0.209" ширина, 5.30mm)
• Тип монтажа: Поверхностный

Возможные аналоги

• AD9238BCPZ-20: Тоже от Analog Devices, отличается максимальной скоростью выборки до 20 Мвыб/с.
• LTC2264IUH-12#TRPBF: 12-бит от Linear Technology с аналогичными характеристиками.
• ADS4213IRGZT: 12-бит от Texas Instruments с максимальной скоростью выборки до 125 Мвыб/с, но требует другого подхода к проектированию схемы из-за различных отличий в параметрах и интерфейсах.

Примечание: Аналоги могут иметь различные функциональные и электрические характеристики. Перед применением ознакомьтесь с даташитами и проведите проверку совместимости с Вашими техническими требованиями.
