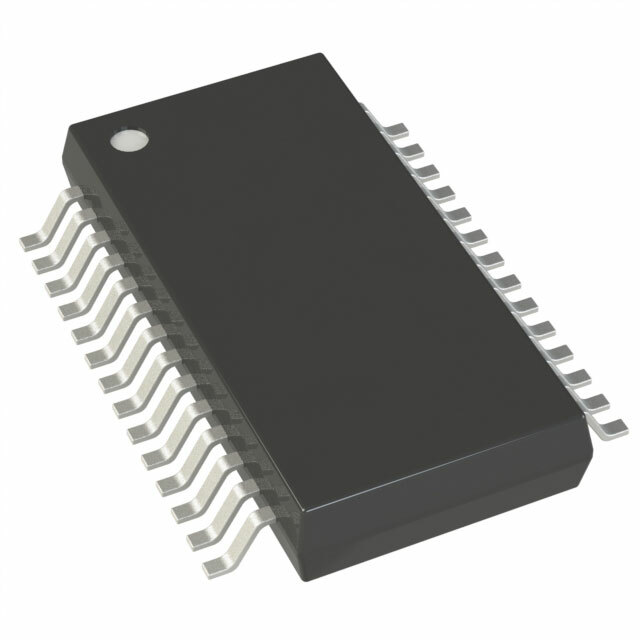

AD9220ARS-REEL

AD9220ARS-REEL - Описание

Производитель: Analog Devices
Manufacturer Part Number (MPN): AD9220ARS-REEL

Общее описание

AD9220ARS-REEL - это высокопроизводительный 12-битный аналого-цифровой преобразователь (АЦП) с конвейерной архитектурой от компании Analog Devices. Устройство выполнено в компактном корпусе SSOP (Shrink Small Outline Package), что обеспечивает минимальную занимаемую площадь на печатной плате. Обладает высокой скоростью выполнения преобразований и отличными характеристиками точности.

Преимущества

• Высокая производительность: Возможность выполнения до 10 миллионов выборок в секунду (10 MSPS).
• Конвейерная архитектура: Обеспечивает высокую скорость преобразования при сохранении точности.
• Компактный корпус: 28-выводной SSOP (Shrink Small Outline Package) позволяет экономить место на плате.
• Поддержка внутреннего и внешнего опорного напряжения: Гибкость в выборе источника опорного напряжения.
• Широкий диапазон напряжений питания: Вариативность и удобство в применении.

Недостатки

• Высокая стоимость: Реализованные технологии могут увеличить цену устройства по сравнению с альтернативами.
• Сложность применения: Возможность работы с высокоскоростными сигналами требует соответствующих знаний и опыта.

Типовое использование

• Цифровая обработка сигналов (DSP): Идеально подходит для систем цифровой обработки сигналов в реальном времени.
• Измерительные приборы: Применяется в высокоточных измерительных устройствах.
• Медицинские приборы: Используется в аппаратуре для обработки сигналов в медицинских системах.
• Коммуникационные системы: Может использоваться в системах передачи данных.

Рекомендации по применению

• Разместите блок питания АЦП максимально близко к самому устройству, чтобы минимизировать шум и потери.
• Используйте внешние фильтры на входах питания для улучшения производительности.
• Позаботьтесь о качественном прохождении сигнала от датчиков до входов АЦП путем минимизации длины соединительных проводов.

Основные технические характеристики

• Разрядность: 12 бит
• Скорость выборки: до 10 выборок в секунду (10 MSPS)
• Количество входов: 1 (дифференциальный или однооконечный)
• Интерфейс данных: Параллельный
• Архитектура: Конвейерная
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания (аналоговое): 5В
• Напряжение питания (цифровое): 2.7В ~ 5.25В
• Диапазон температур эксплуатации: -40°C до 85°C
• Корпус / габариты упаковки: 28-выводной SSOP

Возможные аналоги

• AD9225 - Аналогичный АЦП от Analog Devices с более высокой производительностью (25 MSPS).
• ADS1208 - 12-битный АЦП от Texas Instruments.
• MCP3201 - Более доступный по цене 12-битный АЦП от Microchip Technology, но с более низкой скоростью выборки (100 kSPS).

Заключение

AD9220ARS-REEL - мощный и точный 12-битный аналого-цифровой преобразователь, подходящий для различных областей применения, где требуется высокая скорость и точность преобразования. Его гибкость, надежность и высокие эксплуатационные характеристики делают его отличным выбором для широкого спектра профессиональных применений.
