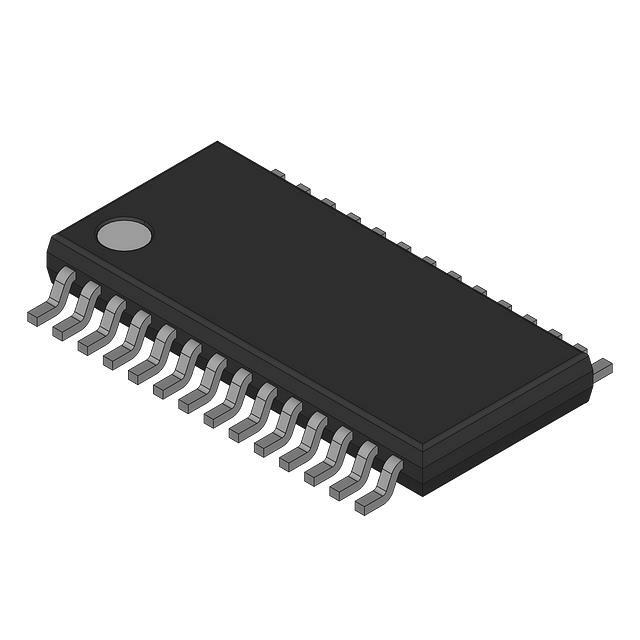

AD9215BRURL7-65

AD9215BRURL7-65 от Analog Devices

Общее описание

AD9215BRURL7-65 - это 10-битный аналогово-цифровой преобразователь (ADC) со скоростью выборки до 65 миллионов выборок в секунду (MSPS), созданный для точных измерительных и высокопроизводительных приложений. Он использует прогрессивную архитектуру с конвейерной обработкой сигналов, что обеспечивает высокую точность и малые задержки.

Преимущества

• Высокая скорость выборки: до 65 MSPS.
• Прогрессивная архитектура: конвейерная обработка позволяет достигать низких задержек.
• Гибкость входного сигнала: поддержка как дифференциальных, так и однонаправленных входов.
• Низкое энергопотребление: пригодность для мобильных и портативных устройств.

Недостатки

• Обозначен как устаревший: может быть сложно найти на складе или в линейке поддержки.
• Ограниченность битности: 10 бит могут быть недостаточны для приложений, требующих высокого разрешения.

Типовое использование

• Цифровая обработка сигналов (DSP): используется в системах обработки сигналов для оцифровки аналоговых сигналов.
• Коммуникационные системы: пригоден для высокоскоростной передачи данных в телекоммуникационной технике.
• Измерительные приборы: оцифровка сигналов в измерительных устройствах и осциллографах.
• Медицинское оборудование: применяется для обработки сигналов биометрических датчиков.

Рекомендации по применению

• Используйте с внутренней или внешней опорной схемой для стабилизации работы.
• Обеспечьте адекватное охлаждение, учитывая тепловыделение при максимальной рабочей частоте.
• Разместите конденсаторы для фильтрации питания близко к выводам питания для снижения шумов.

Основные технические характеристики

• Разрядность (Number of Bits): 10 бит
• Скорость выборки (Sampling Rate): до 65 MSPS
• Количество входов (Number of Inputs): 1
• Тип входа (Input Type): Дифференциальный/Одинарный
• Интерфейс передачи данных (Data Interface): Параллельный
• Архитектура (Architecture): Конвейерная
• Тип опорного напряжения (Reference Type): Внешний/Внутренний
• Напряжение питания, аналоговое (Voltage - Supply, Analog): 2.7В ~ 3.3В
• Напряжение питания, цифровое (Voltage - Supply, Digital): 2.25В ~ 3.6В
• Рабочая температура (Operating Temperature): -40°C ~ 85°C
• Корпус (Package / Case): 28-TSSOP (0.173", 4.40мм)
• Тип монтажа (Mounting Type): Поверхностный (SMD)

Возможные аналоги

• AD9219: Ближайший аналог с более высокой разрядностью.
• ADS7886: Подобный по характеристикам, но от другого производителя.
• MAX19574: Высокоскоростной 10-битный ADC от Maxim Integrated.

Заключение

AD9215BRURL7-65 от Analog Devices - это высокопроизводительный 10-битный ADC, подходящий для широкого спектра приложений, требующих высокой скорости оцифровки и точной обработки аналоговых сигналов. Тем не менее, стоит учитывать статуса "устаревший" при выборе его для новых проектов.
