AD9142BCPZ от Analog Devices

Общее описание

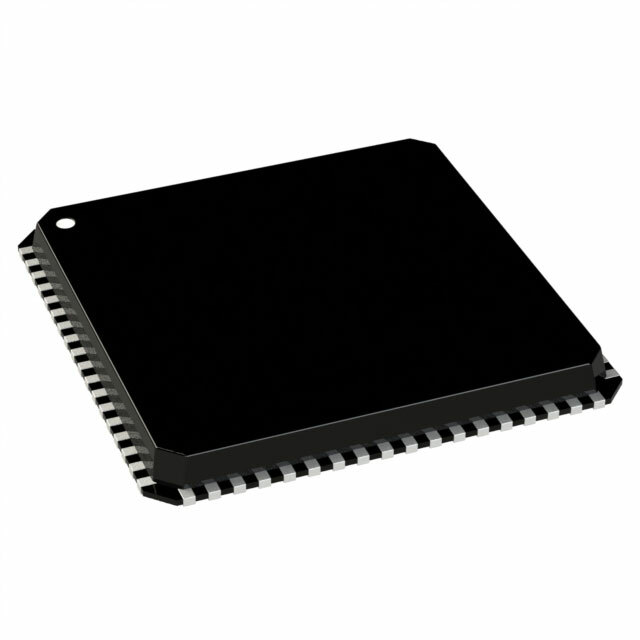

AD9142BCPZ - это 16-битный цифро-аналоговый преобразователь (ЦАП) с двойным выходом от компании Analog Devices. Он предназначен для высокоскоростной передачи данных и оптимизирован для приложений, требующих высокой точности и быстрого времени стабилизации. Устройство выполнено в компактном корпусе типа LFCSP с 72 выводами, что делает его идеальным выбором для интегрированных решений в системах связи и радиочастотной техники.

Преимущества

• Высокая точность: 16-битное разрешение обеспечивает высокий уровень точности аналогового сигнала.
• Быстрое время стабилизации: Типичное время стабилизации составляет 20 нс, что позволяет использовать устройство в приложениях с высокими требованиями к скорости.
• Дифференциальный выход: Наличие дифференциального выхода улучшает помехоустойчивость и позволяет использовать устройство в сложных средах.
• Универсальность интерфейса: Поддержка LVDS-параллельного интерфейса упрощает интеграцию с другими компонентами системы.

Недостатки

• Высокая стоимость: За высокую точность и производительность приходится платить, что может не подойти для бюджетных проектов.
• Озеленение технологии: Устройство является устаревшим и может быть сложно найти на рынке.

Типовое использование

• Радиочастотные системы передачи данных
• Системы связи и телекоммуникации
• Тестовые и измерительные приборы
• Медицинские приборы

Рекомендации по применению

• Используйте внешний и внутренний опорные напряжения для достижения максимальной точности.
• Внимательно следите за параметрами питания: аналоговое напряжение должно быть в диапазоне 3.13V ~ 3.47V, а цифровое - 1.7V ~ 1.9V.
• При монтаже устройства обязательно обеспечить хороший теплоотвод благодаря компактному корпусу LFCSP.

Основные технические характеристики

• Разрешение: 16 бит
• Количество ЦАП: 2
• Время стабилизации: 20 нс (типичное)
• Тип выхода: Токовый, небуферизованный
• Дифференциальный выход: Да
• Интерфейс данных: LVDS-параллельный
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания (аналоговое): 3.13V ~ 3.47V
• Напряжение питания (цифровое): 1.7V ~ 1.9V
• Корпус: 72-VFQFN с выводом для теплорассеивания (10x10 мм)
• Диапазон рабочих температур: от -40°C до +85°C

Аналоги

• AD9747 от Analog Devices
• DAC902 от Texas Instruments
• LTC1668 от Linear Technology
