AD9135BCPAZ

Описание для AD9135BCPAZ от Analog Devices

Общее описание

Цифро-аналоговый преобразователь (ЦАП) AD9135BCPAZ от компании Analog Devices представляет собой высокопроизводительный 11-битный двухканальный ЦАП. Он предназначен для различных применений в области высокоскоростной цифровой и аналоговой сигнализации. Основное отличие — использование интерфейса JESD204B для высокоскоростной передачи данных.

Преимущества

• Высокая точность: 11-битная разрядность позволяет добиться высокой точности преобразования.
• Высокая скорость работы: Время установления выходного сигнала составляет всего 20 нс, что позволяет использовать этот ЦАП в высокоскоростных приложениях.
• Низкое энергопотребление: Благодаря современным технологиям, энергопотребление устройства минимизировано.
• Совместимость: Поддержка интерфейса JESD204B существенно упрощает интеграцию в цифровые системы.

Недостатки

• Высокая стоимость: Как и многие высокопроизводительные компоненты, AD9135BCPAZ может быть дороже аналогов с меньшей разрядностью.
• Требовательность к условиям эксплуатации: Для достижения максимальной производительности необходимо строго соблюдать условия работы, включая напряжение питания и температурный режим.

Типовое использование

• Радиосвязные системы: Высокоскоростные передатчики данных.
• Медицинские приборы: Визуализация и диагностика, где требуется высокая точность аналогового сигнала.
• Тестовые и измерительные приборы: Прецизионное оборудование для научных исследований и разработок.

Рекомендации по применению

1. Питание: Необходимо обеспечить стабильное питание в диапазоне 3.13V ~ 3.47V для аналоговой части и 1.14V ~ 1.26V для цифровой.
2. Система отвода тепла: Учитывая потребляемую мощность и выделяемое тепло, рекомендуется использовать хорошую систему охлаждения.
3. Экранирование: Ввиду высокой чувствительности и точности устройства рекомендуется использовать экранирование для защиты от электромагнитных помех.

Основные технические характеристики

• Разрядность: 11 бит
• Количество каналов: 2
• Время установления: 20 нс (типично)
• Тип выхода: Токовый — неблокированный
• Дифференциальный выход: Да
• Интерфейс данных: JESD204B
• Тип опорного напряжения: Внутренний
• Напряжение питания (аналоговое): 3.13V ~ 3.47V
• Напряжение питания (цифровое): 1.14V ~ 1.26V
• ИНЛ/ДНЛ (LSB): ±0.35, ±0.175
• Архитектура: Источник тока
• Температурный диапазон: От -40°C до 85°C

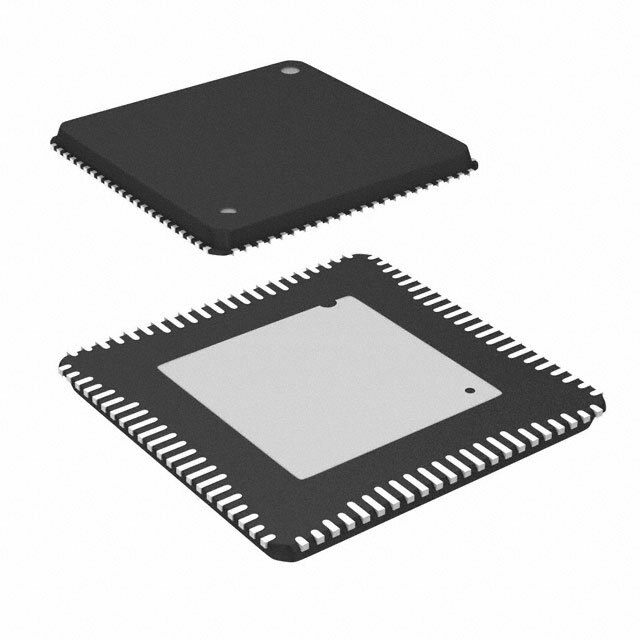

• Корпус/пакет: 88-LFCSP-VQ (12x11.75)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD9136 от Analog Devices: Более высокопроизводительный, 16-битный вариант.
• Texas Instruments DAC3482: Другой высокопроизводительный двухканальный ЦАП.
• Maxim Integrated MAX5876: Альтернатива с аналогичной функциональностью.

Подробное описание и документация доступны на сайте производителя.
