AD9125BCPZ

AD9125BCPZ от Analog Devices

Общее описание

AD9125BCPZ — это высокопроизводительный 16-битный цифро-аналоговый преобразователь (DAC), разработанный компанией Analog Devices. Этот компонент предназначен для приложений, требующих высокой точности и высокой скорости преобразования данных, таких как телекоммуникации, тестовое и измерительное оборудование, а также радары.

Преимущества

• Высокая разрешающая способность: 16-битная точность позволяет достигать очень точного выхода сигнала.
• Два канала: Позволяет одновременное преобразование двух потоков данных.
• Высокая скорость: Краткое время установки — всего 20нс.
• Дифференциальные выходы: Улучшенная помехоустойчивость и качество сигнала.
• Гибкость источника опорного напряжения: Возможность использования как внутреннего, так и внешнего опорного напряжения.

Недостатки

• Требует точного управления питанием: Необходимы разные уровни питания для аналоговой и цифровой частей.
• Высокая цена: Компоненты с такой точностью и производительностью могут быть дорогостоящими.

Типовое использование

• Тестовые и измерительные приборы: Используется для генерации точных аналоговых сигналов.
• Телекоммуникации: Часто применяется в базовых станциях и других коммуникационных устройствах.
• Радиолокационные системы: Применяется в радарных системах для создания точных сигналов.

Рекомендации по применению

• Охлаждение и терморегуляция: Убедитесь, что компоненты имеют адекватное охлаждение, особенно при работе на высоких скоростях.
• Фильтрация питания: Используйте высококачественные конденсаторы и фильтры для минимизации помех и шумов в линии питания.
• Экранирование: Особенно важно при установке в шумных средах.

Основные технические характеристики

• Число битов: 16
• Число D/A преобразователей: 2
• Время установки: 20 нс
• Тип вывода: Текущий - небуферизированный
• Дифференциальные выходы: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний, внутренний
• Напряжение питания, аналоговая часть: 3.13В ~ 3.47В
• Напряжение питания, цифровая часть: 1.71В ~ 1.89В
• Диапазон рабочих температур: -40°C ~ 85°C

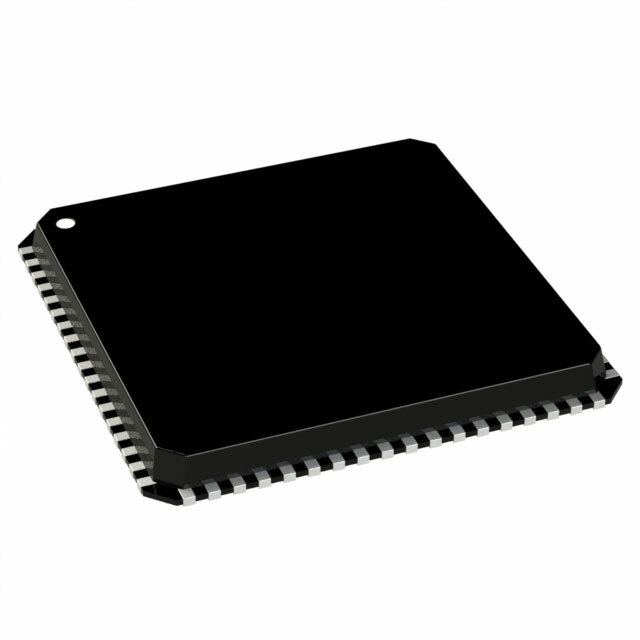

• Корпус / заключение: 72-ввыводной пластик малокорпусной пакете с тепловым интерфейсом (LFCSP-VQ), размером 10х10 мм
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD9119 - 11-битный DAC от Analog Devices.
• AD9767 - 14-битный DAC с аналогичными характеристиками.

AD9125BCPZ от Analog Devices сочетает в себе высокую производительность и точность, что делает его идеальным выбором для широкого спектра высокоточных и высокоскоростных приложений.
