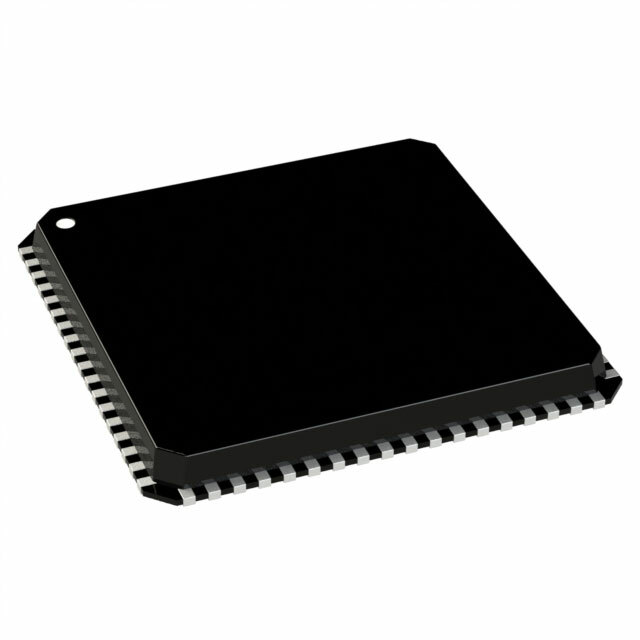

AD9121BCPZ от Analog Devices

Общее описание

AD9121BCPZ – это цифро-аналоговый преобразователь (ЦАП) с разрешением 14 бит и двумя каналами от компании Analog Devices. Этот компонент предназначен для высокоскоростной передачи данных и идеально подходит для применения в системах беспроводной связи и различных промышленных применениях, требующих высокой точности и быстродействия.

Преимущества

• Высокое разрешение: 14 бит обеспечивают высокую точность преобразования.
• Два канала: возможность работы с двумя независимыми источниками данных.
• Высокая скорость: Settling time составляет типично 20 нс.
• Низкое энергопотребление: Рабочие напряжения аналоговой части 3.13В ~ 3.47В, цифровой части – 1.71В ~ 1.89В.
• Широкий диапазон рабочих температур: от -40°C до 85°C.
• Компактный корпус: 72-LFCSP-VQ (10x10 мм).

Недостатки

• Сложность работы с компонентом: Требует знаний и навыков работы с аналоговыми и цифровыми цепями.
• Внешний источник опорного напряжения: Для достижения максимальной точности необходим высококачественный внешний источник опорного напряжения.

Типовое использование

• Беспроводная связь: в передатчиках и модемах.
• Инструментальные и измерительные системы.
• Обработка сигналов: в лабораторных и производственных измерительных приборах.
• Процедуры тестирования и калибровки: в автоматизированных системах тестирования.

Рекомендации по применению

• Питание: Обеспечьте стабильное питание чтобы избежать шумов и помех в работе ЦАП.
• Теплоотвод: Учитывайте тепловыделение и проектируйте системы теплоотвода для поддержания стабильной работы.
• Экранирование и заземление: Минимизируйте электромагнитные помехи для повышения точности преобразования.

Основные технические характеристики

• Разрядность ЦАП: 14 бит
• Количество каналов: 2
• Время установления (Settling Time): 20 нс (тип.)
• Тип выхода: Токовый, не буферизированный
• Дифференциальный выход: Да
• Интерфейс данных: LVDS - параллельный
• Тип опорного напряжения: Внешний, внутренний
• Напряжение питания (аналоговая часть): 3.13В ~ 3.47В
• Напряжение питания (цифровая часть): 1.71В ~ 1.89В
• Температурный диапазон эксплуатации: от -40°C до 85°C
• Корпус: 72-VFQFN с выводами для теплоотвода, CSP
• Монтаж: Поверхностный монтаж (Surface Mount)

Возможные аналоги

• AD9779 от Analog Devices: также двухканальный 16-битный ЦАП с похожими характеристиками.
• DAC904 от Texas Instruments: 14-битный ЦАП с одним каналом и высоким быстродействием.
• DAC5681 от Texas Instruments: двухканальный 16-битный ЦАП с выделением высокой скорости передачи данных.

Это описание поможет вам лучше понять возможности и использование компонента AD9121BCPZ от Analog Devices, а также выбрать оптимальные условия для его эксплуатации.
