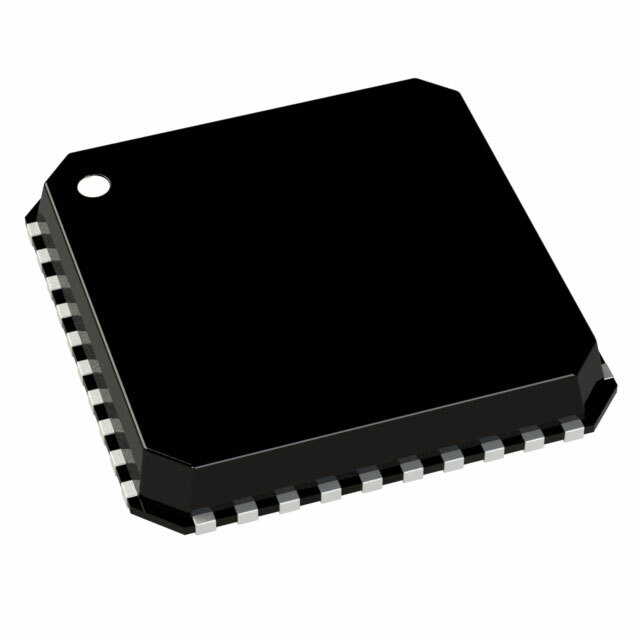

Цифро-аналоговый преобразователь (ЦАП) AD9117BCPZ от Analog Devices

Общее описание

AD9117BCPZ — это 14-битный высокоскоростной цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Устройство обеспечивает высокую точность преобразования и предназначено для применения в широком спектре областей, включая телекоммуникации, тестирование и измерения, а также системы обработки сигналов.

Преимущества

• Высокая точность и стабильность
• Низкое время установления сигнала (типично 11.5 нс), что позволяет использовать устройство в высокоскоростных системах
• Поддержка как внутреннего, так и внешнего опорного напряжения
• Дифференциальный выход для повышения устойчивости к шумам
• Широкий диапазон питающих напряжений: от 1.7 В до 3.5 В

Недостатки

• Не имеет встроенного буфера на выходе, что может потребовать дополнительной схемотехники для некоторых применений
• Относительно высокий уровень нелинейных искажений (INL ±1.2 LSB, DNL ±1.4 LSB) по сравнению с некоторыми другими моделями

Типовое использование

• Системы беспроводной связи и телекоммуникации
• Радиочастотное тестирование и измерения
• Цифровая обработка сигналов (DSP)
• Аппаратура для генерации сигналов

Рекомендации по применению

• При проектировании использовать дифференциальные вывода для снижения уровня шумов и улучшения точности сигнала
• Обеспечить надлежащее экранирование и минимизацию паразитных ёмкостей при разводке печатной платы
• Для достижения максимальной точности использовать стабилизированные источники питания с минимальными шумами

Основные технические характеристики

• Разрядность: 14 бит
• Количество D/A конвертеров: 2
• Время установления сигнала: 11.5 нс (тип.)
• Тип выхода: Токовый (небуферизованный)
• Дифференциальный выход: Да
• Интерфейс передачи данных: Параллельный
• Опорное напряжение: Внешнее, внутреннее
• Питающее напряжение, аналоговое: 1.7 В ~ 3.5 В
• Питающее напряжение, цифровое: 1.7 В ~ 3.5 В
• INL/DNL (LSB): ±1.2, ±1.4
• Архитектура: Источник тока
• Температура эксплуатации: -40°C ~ 85°C
• Корпус: 40-LFCSP-VQ (6x6 мм), монтаж на поверхность

Возможные аналоги

• AD9744 от Analog Devices
• DAC904 от Texas Instruments
• MAX5891 от Maxim Integrated

Примечание: При выборе аналога рекомендуется обратить внимание на параметры точности, скорости и потребляемой мощности, чтобы максимально соответствовать требованиям вашей системы.
