AD9058AKD

Описание AD9058AKD от Analog Devices

Общее описание: AD9058AKD - это интегральная схема аналогово-цифрового преобразователя (АЦП) флэш-типа с разрешением 8 бит, разработанная компанией Analog Devices. Эта микросхема предназначена для высокоскоростных преобразований аналоговых сигналов в цифровые данные и поддерживает двойной канал преобразования, позволяя параллельную обработку сигналов. Идеально подходит для систем, требующих обработки данных в реальном времени.

Преимущества:

• Высокая скорость преобразования: AD9058AKD обеспечивает скорость выборки до 50 мегасэмплов в секунду (MSPS), что делает его подходящим для высокоскоростных приложений.
• Двойные входные каналы: Позволяет одновременную обработку двух сигналов, что увеличивает производительность системы.
• Интегрированные функции: Встроенная внутренняя ссылка, упрощая процесс проектирования и уменьшая количество внешних компонентов.

Недостатки:

• Устаревшая модель: Этот чип является устаревшим и может быть недоступен для новых проектов.
• Высокое энергопотребление: Из-за высокой скорости работы и дуального канала, энергопотребление может быть выше по сравнению с другими моделями с более медленным преобразованием.

Типовое использование:

• Радиолокационные системы
• Системы обработки сигналов
• Цифровые осциллографы
• Измерительные приборы

Рекомендации по применению:

• Тепловые меры: При проектировании системы обязательно используйте адекватное охлаждение для предотвращения перегрева микросхемы.
• Фильтрация питания: Рекомендуется использовать качественные фильтры питания для предотвращения электрических шумов, которые могут повлиять на качество преобразования.
• Цепи согласования: Настройка правильных сетей согласования для входных и выходных сигналов для минимизации отражений и помех.

Основные технические характеристики:

• Разрядность: 8 бит
• Частота выборки: До 50 Мсэмплов/сек (MSPS)
• Количество входов: 2
• Тип ввода: Однолинейный
• Интерфейс данных: Параллельный
• Конфигурация: АЦП
• Архитектура: Флэш
• Тип опорного напряжения: Внутренний
• Напряжение питания, аналоговое: ±5 В
• Напряжение питания, цифровое: ±5 В
• Особенности: Одновременная выборка
• Рабочая температура: 0°C ~ 70°C

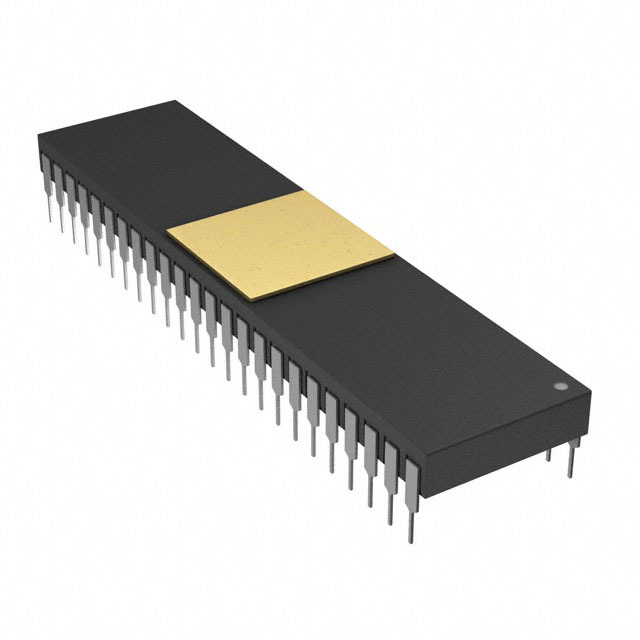

• Корпус/Исполнение: 48-CDIP (0.600", 15.24mm)
• Тип монтажа: Сквозное отверстие (Through Hole)

Возможные аналоги:

• AD9058JD (Analog Devices)
• AD9059 (Analog Devices)
• AD9280 (Analog Devices)

Этот компонент подходит для применения в высокочастотном оборудовании, где требуется быстрое и точное преобразование аналоговых сигналов в цифровые данные. Благодаря встроенным функциям и двухканальному вводу, AD9058AKD можно использовать в различных инженерных задачах, требующих высокой скорости обработки сигналов.
