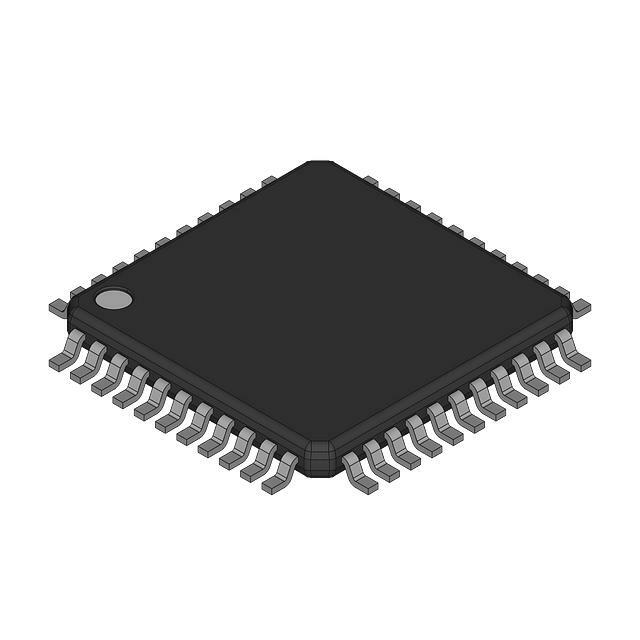

AD9054BST-135

AD9054BST-135 от Analog Devices

Общее описание

AD9054BST-135 — это высокопроизводительный 8-битный аналогово-цифровой преобразователь (АЦП) с максимальной частотой выборки 135 Мегасемплов в секунду (MSPS). Этот компонент предназначен для использования в высокоскоростных приложениях, требующих точного и быстрого преобразования аналоговых сигналов в цифровую форму.

Преимущества

• Высокая частота выборки: 135 MSPS, что делает его идеальным для применения в высокоскоростных системах.
• Прецизионная архитектура: Флэш-архитектура обеспечивает высокую точность и минимальную задержку.
• Широкий температурный диапазон: Работает в диапазоне от -55°C до 125°C, что позволяет использовать его в экстремальных условиях.

Недостатки

• Высокая стоимость: Как и у большинства высокопроизводительных компонентов, у AD9054BST-135 цена может быть выше по сравнению с более бюджетными АЦП.
• Ограниченное количество каналов: Только один входной канал, что может ограничивать применение в многоканальных системах.

Типовое использование

• Коммуникационные системы: Радиопередающие и радиоприемные устройства.
• Радарные системы: Высокочастотные системы обнаружения и наведения.
• Осциллографы и контрольно-измерительные приборы: Высокоскоростное измерение сигналов.
• Захват данных: Преобразование аналоговых сигналов в цифровую форму для дальнейшей обработки.

Рекомендации по применению

• Используйте внешние и внутренние опорные напряжения для обеспечения стабильности и точности измерений.
• Максимально избегайте электромагнитных помех и следите за качеством заземления.
• Обеспечьте адекватное охлаждение при работе в высококадровом режиме или при высоких температурах.

Основные технические характеристики

• Разрядность: 8 бит
• Частота выборки: 135 MSPS
• Количество входов: 1 (Дифференциальный, однонаправленный)
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC (Сэмплинг/удержание)
• Архитектура: Флэш
• Опорное напряжение: Внешнее и внутреннее
• Напряжение питания (Аналоговое/Цифровое): 5V
• Рабочий температурный диапазон: -55°C до 125°C
• Корпус: 44-LQFP (10x10 мм)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• AD9235: 12-битный, 65 MSPS АЦП от Analog Devices
• AD9286: 8-битный, 100 MSPS АЦП от Analog Devices
• ADS5401 от Texas Instruments: 12-битный, 500 MSPS АЦП

Заключение

AD9054BST-135 от Analog Devices — это высокоскоростной 8-битный АЦП, обеспечивающий точные и быстрые преобразования. Его применение в системах радиокоммуникаций, радарах и измерительном оборудовании делает его ключевым компонентом для задач, требующих высокой производительности.
