AD9054ABSTZ-135

6 480,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

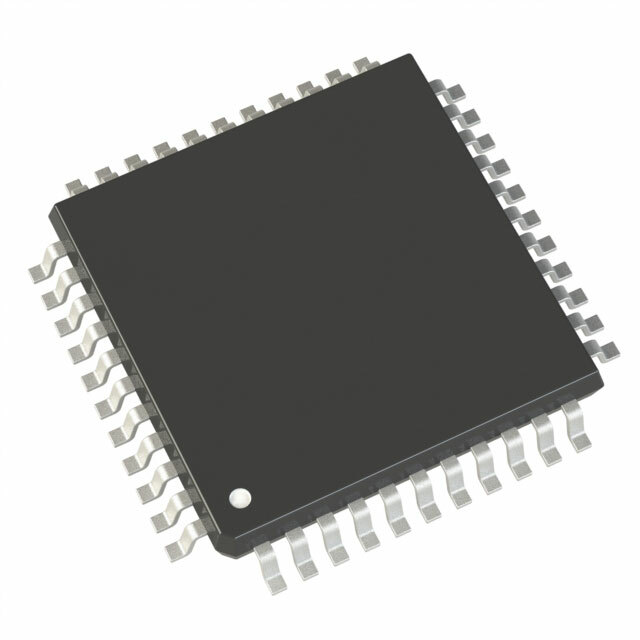

AD9054ABSTZ-135 от Analog Devices

Общее описание

AD9054ABSTZ-135 — это 8-битовый аналогово-цифровой преобразователь (АЦП) с конвейерной архитектурой от компании Analog Devices. Этот компонент предназначен для использования в приложениях, требующих высокой скорости преобразования, обеспечивая скорость выборки до 135 Мвыборок в секунду. АЦП представлен в корпусе LQFP-44 и поддерживает дифференциальные и одиночные входы.

Преимущества

  • Высокая скорость: Способность работы на частоте до 135 MSPS.
  • Конвейерная архитектура: Обеспечивает высокую точность и минимальные задержки.
  • Дифференциальный и одиночный вход: Гибкость в выборе типа входа под различные приложения.
  • Интегрированный внутренний опорный источник: Упрощает требования к внешним компонентам и улучшает стабильность.

Недостатки

  • Устаревшая модель: Состояние компонента устаревшее, что может вызвать трудности с наличием на рынке.
  • Потребление энергии: Высокий уровень потребления энергии по сравнению с современными аналогами.

Типовое использование

  • Коммуникационные системы: Цифровая обработка сигналов.
  • Медицинская диагностика: Устройства для изображений.
  • Военно-промышленный комплекс: Обнаружение и систем наблюдения.
  • Осциллографы: Высокоскоростная регистрация данных.

Рекомендации по применению

  • Используйте стабилизированный источник питания 5 В для аналогового и цифрового напряжения.
  • Обеспечьте качественное заземление для предотвращения проблем с помехами.
  • Для наилучшего качества сигнала и минимизации шумов используйте хорошие методы разводки печатных плат и экранирование.

Основные технические характеристики

  • Разрядность: 8 бит
  • Скорость выборки: до 135 MSPS
  • Количество входов: 1
  • Тип входа: дифференциальный и одиночный
  • Интерфейс данных: Параллельный
  • Напряжение питания аналоговое: 5 В
  • Напряжение питания цифровое: 5 В
  • Рабочая температура: -40°C ~ 85°C
  • Корпус: 44-LQFP (10x10)

Возможные аналоги

  • AD9283 от Analog Devices: Представляет собой 8-битовый АЦП с аналогичной структурой, поддерживающий скорость выборки до 50 MSPS.
  • ADS830 от Texas Instruments: Имеет разрядность 8 бит и скорость выборки до 60 MSPS.

Заключение

AD9054ABSTZ-135 от Analog Devices — мощный и надежный аналогово-цифровой преобразователь, подходящий для высокоскоростных приложений. Однако, учитывая его устаревший статус, рекомендуется рассмотреть более современные аналоги, если проектирование требует длительного срока службы компонентов.
