AD9023AZ

AD9023AZ от Analog Devices

Общее описание: AD9023AZ — это 12-битный аналогово-цифровой преобразователь (АЦП) от компании Analog Devices, который предназначен для высокоскоростного преобразования аналоговых сигналов в цифровые данные. Этот АЦП использует архитектуру "flash" с одной входной линией для обеспечения быстрого и точного преобразования.

Преимущества:

• Высокая скорость: АЦП может выполнять преобразование со скоростью до 20 миллионов выборок в секунду (20 MSPS), что идеально подходит для приложений, требующих высокоскоростного сбора данных.
• Высокая точность: 12-битная разрешающая способность позволяет точно измерять сигналы с высокой детальностью.
• Параллельный интерфейс: Обеспечивает легкую интеграцию с цифровыми системами и микроконтроллерами, ускоряя передачу данных.

Недостатки:

• Высокое потребление энергии: Мощные устройства часто имеют более высокое энергопотребление, что может ограничивать их применение в портативных устройствах.
• Требования к питанию: Требует несколько источников напряжения питания, что может усложнить схему питания.

Типовое использование:

• Высокоскоростная обработка сигналов: Используется в осциллографах, анализаторах спектра и других устройствах, где важна высокая точность и скорость преобразования.
• Коммуникационное оборудование: Подходит для применения в системах передачи данных, таких как оптоволоконные линии.
• Научные приборы: Широко используется в экспериментальных установках для измерения и анализа данных.

Рекомендации по применению:

• Обеспечение правильного питания: Убедитесь, что устройство получает стабильное питание в пределах допустимых значений для аналоговой и цифровой цепей.
• Экранирование и заземление: Важно использовать правильные методики прокладки и экранирования для минимизации шумов и помех.
• Правильное охлаждение: Учитывайте требования к охлаждению, особенно при высоких скоростях работы, чтобы избежать перегрева.

Основные технические характеристики:

• Разрядность: 12 бит
• Частота выборки: до 20 MSPS
• Количество входов: 1
• Тип входа: Однополюсный
• Интерфейс данных: Параллельный
• Архитектура: Flash
• Тип опорного напряжения: Внутренний
• Напряжение питания, аналоговое: -5.45В ~ -4.95В, 4.75В ~ 5.25В
• Напряжение питания, цифровое: -5.45В ~ -4.95В, 4.75В ~ 5.25В
• Диапазон рабочих температур: -25°C ~ 85°C

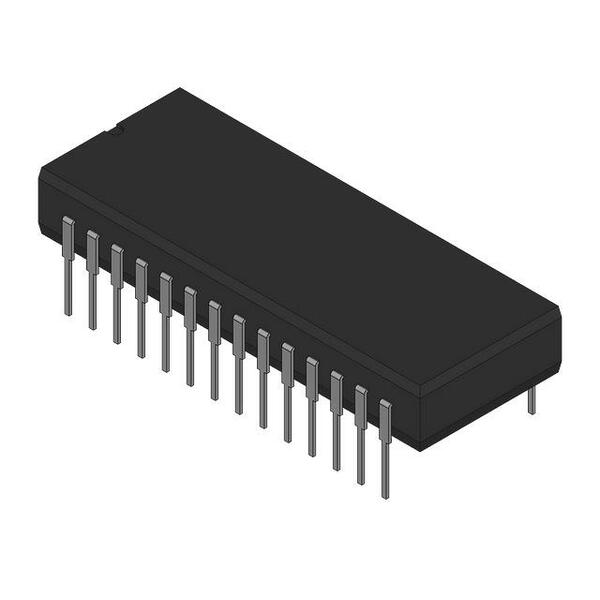

• Корпус: 28-CDIP (0.600", 15.24мм)
• Тип монтажа: Сквозное отверстие

Возможные аналоги:

• AD9042 от Analog Devices - 12-битный АЦП с высокой скоростью оцифровки.
• AD9235 от Analog Devices - 12-битный АЦП с улучшенной энергетической эффективностью.

AD9023AZ является превосходным выбором для высокоскоростного и точного аналогово-цифрового преобразования в различных специализированных приложениях.
