AD9022BZ

Описание AD9022BZ от Analog Devices

Общее описание

AD9022BZ - это 12-разрядный аналого-цифровой преобразователь (АЦП) с параллельным интерфейсом данных от компании Analog Devices. Этот высокоскоростной устройство, использующий архитектуру прямого преобразования (flash), предназначено для точного преобразования аналоговых сигналов в цифровые формы с частотой выборки до 20 миллионов выборок в секунду (20 Мвыб/с). АЦП обладает незначительными задержками, что делает его идеальным для приложений, требующих быстрого и точного преобразования данных.

Преимущества

• Высокая скорость: поддержка частоты выборки до 20 Мвыб/с.
• Высокая точность: 12-разрядное преобразование.
• Прямое преобразование (flash-архитектура): обеспечивает минимальные задержки.
• Широкий диапазон напряжений питания: позволяет использовать устройство в различных условиях эксплуатации.

Недостатки

• Устаревший статус: AD9022BZ снят с производства и может быть труднодоступен.
• Необходимость внешнего опорного сигнала: для точной работы требуется внешняя опорная напряжение.

Типовое использование

• Радарные системы: для точного измерения расстояний и скоростей.
• Системы связи: в телекоммуникационных приложениях для обработки сигналов.
• Осциллографы: для высокоскоростного захвата и анализа сигналов.
• Измерительное оборудование: в лабораторных и промышленных применениях.

Рекомендации по применению

• Используйте внешнее опорное напряжение для достижения максимальной точности АЦП.
• Установите эффективную систему охлаждения, так как при высоких скоростях выборки устройство может нагреваться.
• Проведите тщательную разводку печатной платы, чтобы минимизировать шум и помехи, которые могут повлиять на точность преобразования.

Основные технические характеристики

• Разрядность: 12 разрядов
• Частота выборки: до 20 млн выборок в секунду (Mвыб/с)
• Количество входов: 1
• Тип входа: Однополярный (Single Ended)
• Интерфейс данных: Параллельный
• Архитектура: Прямое преобразование (Flash)
• Тип опорного источника: Внешний и внутренний
• Напряжение питания, аналоговое: -4.94V ~ -5.95V, 4.75V ~ 5.25V
• Напряжение питания, цифровое: -4.94V ~ -5.95V, 4.75V ~ 5.25V
• Рабочая температура: -20°C ~ 85°C

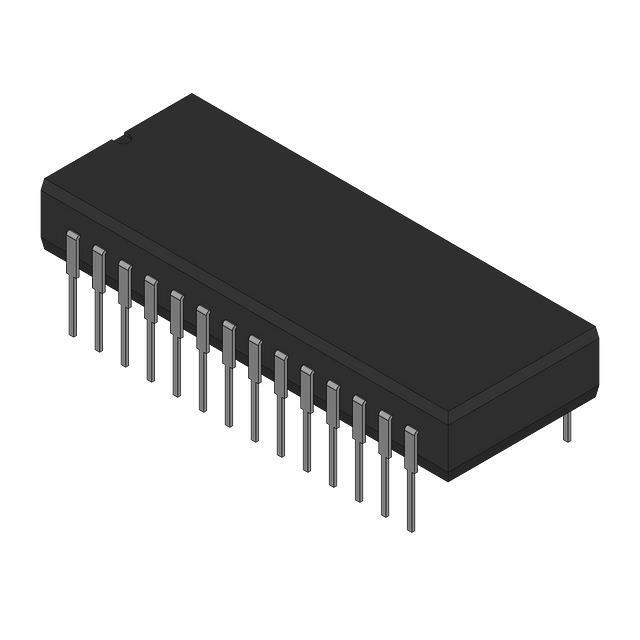

• Корпус: 28-CDIP (0.600", 15.24 мм)
• Тип монтажа: Сквозное отверстие (Through Hole)

Возможные аналоги

• AD9054 и AD9480 от Analog Devices: Предлагают схожие характеристики с более высокой частотой выборки и поддержкой различных интерфейсов данных.
• ADS5407 от Texas Instruments: Высокоскоростной 12-разрядный АЦП с частотой выборки 800 Мвыб/с.
