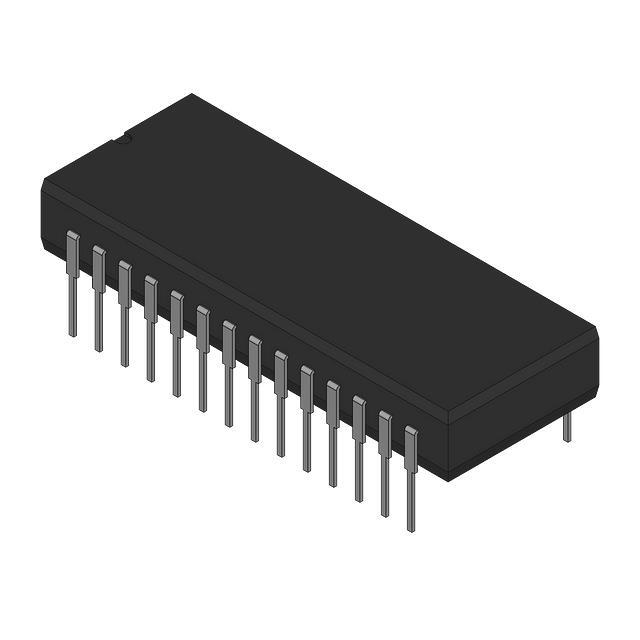

AD9022AZ от Analog Devices

Общее описание

AD9022AZ - это аналогово-цифровой преобразователь (АЦП) с разрешением 12 бит, выпускаемый компанией Analog Devices. Преобразователь обладает высокой скоростью оцифровки до 20 миллионов выборок в секунду (20 MSPS) и использует архитектуру вспышечного АЦП для быстрой и точной оцифровки аналоговых сигналов. Этот АЦП идеально подходит для приложений, требующих высокой точности и быстроты обработки данных.

Преимущества

• Высокая скорость преобразования: 20 MSPS, что делает его идеальным для высокоскоростных приложений.
• Высокое разрешение: 12 бит позволяет получить точные данные.
• Поддержка внешних и внутренних опорных напряжений: более гибкие условия для работы.
• Широкий диапазон входных напряжений: позволяет использовать в различных условиях и системах.

Недостатки

• Устаревшая модель: на момент написания компонет находится в статусе Obsolete (снят с производства).
• Требуется внешнее опорное напряжение: добавляет сложность к проектированию схемы.

Типовое использование

• Высокоскоростная обработка сигналов: радары, сканеры и медицинские устройства.
• Системы связи: быстрый и точный преобразователь для обработки сигналов.
• Оборудование для тестирования и измерений: применение в высококачественных измерительных системах.

Рекомендации по применению

• Адекватное охлаждение: гарантирует стабильную работу при высоких частотах.
• Экранирование от помех: минимизирует воздействие окружающей среды на точность преобразования.
• Использование качественного источника опорного напряжения: для повышения точности результатов.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборок: до 20 миллионов выборок в секунду (20 MSPS)
• Архитектура: вспышечный АЦП
• Количество входов: 1 (одноканальный)
• Интерфейс данных: параллельный
• Диапазон питающих напряжений (аналоговая часть): -4.94V ~ -5.95V, 4.75V ~ 5.25V
• Диапазон питающих напряжений (цифровая часть): -4.94V ~ -5.95V, 4.75V ~ 5.25V
• Корпус: 28-CDIP (0.600", 15.24 мм)
• Рабочая температура: -20°C ~ 85°C

Возможные аналоги

• AD9042: также от Analog Devices, обладает схожими характеристиками.
• AD9433: более современная комбинация высокоскоростного и высокоразрядного АЦП от Analog Devices.
• ADS5401: от Texas Instruments, 12-битный АЦП с высокой частотой выборки.

AD9022AZ от Analog Devices - это высокопроизводительный, хоть и устаревший, аналогово-цифровой преобразователь, идеально подходящий для тех приложений, где требуется скорость и точность.
