AD9020KZ

Описание продукта: AD9020KZ от Analog Devices

Общее описание:

AD9020KZ - это 10-битный аналого-цифровой преобразователь (АЦП) с максимальной частотой дискретизации 60 MSPS (миллионов выборок в секунду). Этот компонент использует технологию Flash для быстрого преобразования аналогового сигнала в цифровой формат. Устройство имеет один дифференциальный вход и параллельный интерфейс данных для связи с другими цифровыми системами.

Преимущества:

• Высокая скорость дискретизации до 60 MSPS, что идеально подходит для высокоскоростных приложений.
• 10-битное разрешение обеспечивает адекватную точность для многих приложений.
• Поддержка дифференциального входа улучшает помехоустойчивость сигнала.
• Прямой параллельный интерфейс для быстрой передачи данных.

Недостатки:

• Ограниченное разрешение в 10 бит может не подходить для приложений, требующих высокой точности.
• Устаревшая модель, что может ограничить доступность и поддержку.

Типовое использование:

AD9020KZ часто используется в системах связи, радарных системах, осциллографах и других приложениях, где требуется быстрое и относительно точное преобразование аналоговых сигналов в цифровую форму.

Рекомендации по применению:

• Используйте стабильные источники питания для минимизации шума питания.
• Применяйте дифференциальные входы для улучшения устойчивости к внешним помехам.
• Обеспечьте адекватное заземление и экранирование для минимизации влияния электромагнитных помех.

Основные технические характеристики:

• Разрешение: 10 бит
• Максимальная частота дискретизации: 60 MSPS
• Тип входа: Дифференциальный
• Интерфейс данных: Параллельный
• Тип архитектуры: Flash
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: ±4.75V ~ ±5.25V
• Напряжение питания, цифровое: ±4.75V ~ 5.25V

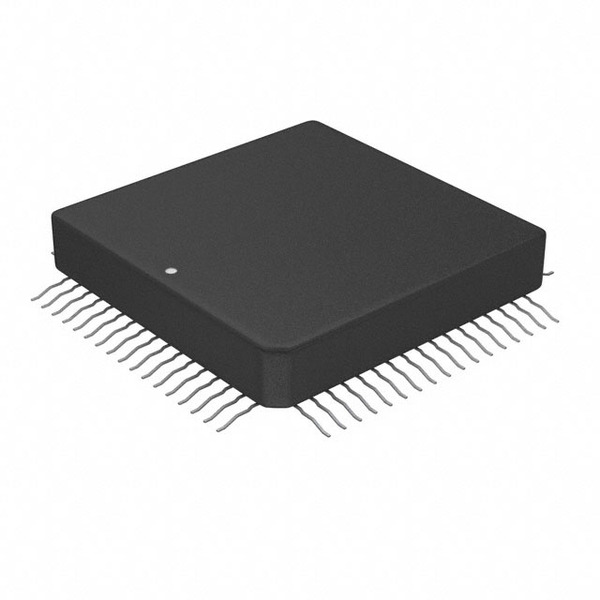

• Корпус: 68-CLCC (24.13x24.13)

Возможные аналоги:

Из-за устаревания AD9020KZ, рекомендуется рассмотреть более современные аналоги с подобными характеристиками, доступные от других производителей, таких как Texas Instruments или Maxim Integrated.
