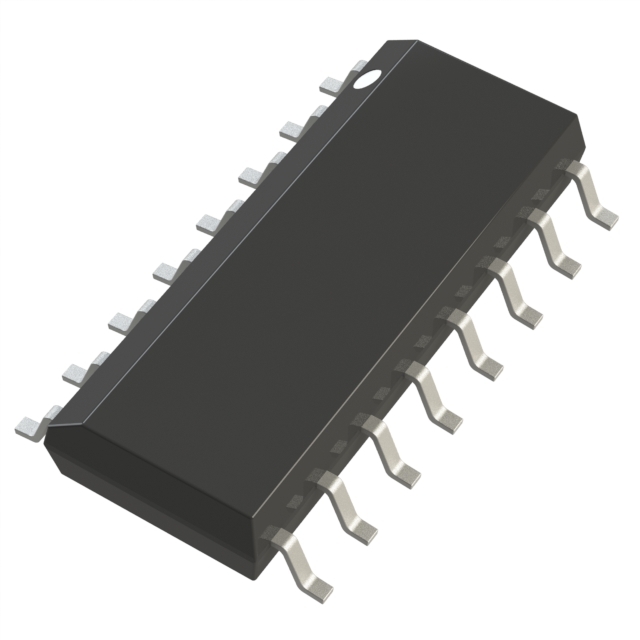

AD8803ARZ

AD8803ARZ от Analog Devices

Общее описание

AD8803ARZ – это 8-битный цифрово-аналоговый преобразователь (ЦАП) от компании Analog Devices. Этот компонент представляет собой интегральную микросхему с 8 каналами и предназначен для точного преобразования цифровых данных в аналоговые сигналы. Устройство поставляется в компактном корпусе SOIC-16, что делает его удобным для поверхностного монтажа (SMD).

Преимущества

• Многофункциональность: Поддержка восьми каналов делает этот компонент идеальным решением для задач, требующих многоканального ЦАП.
• Высокая точность: Обеспечивается высокое разрешение (8 бит), что позволяет достигать точных результатов при преобразовании сигналов.
• Компактность: Корпус SOIC-16 упрощает интеграцию в схемы с ограниченным пространством.
• Широкий диапазон рабочих температур: Устройство работает в диапазоне от -40°C до 85°C, что делает его подходящим для использования в различных условиях.

Недостатки

• Не буферизованный выход: Сигналы на выходе могут требовать дополнительного усиления для некоторых применений.
• Низкое разрешение: Разрешение в 8 бит может быть недостаточным для некоторых высокоточных приложений.

Типовое использование

• Преобразование цифровых сигналов в аналоговые в системах управления.
• Регулировка напряжения в аналоговых схемах.
• Применение в устройствах на базе микроконтроллеров для точной калибровки и настройки.

Рекомендации по применению

• Подача питания: Убедитесь, что напряжение питания как для аналоговой, так и для цифровой части находится в диапазоне от 2.7 В до 5.5 В.
• Распайка: При монтаже на печатную плату соблюдайте рекомендуемые условия распайки для SOIC-16.
• Управление: Используйте SPI интерфейс для коммуникации с устройством.
• Стабильность: Обеспечьте минимальные колебания и шумовые воздействия на линиях питания для обеспечения стабильной работы.

Основные технические характеристики

• Разрешение: 8 бит
• Количество каналов: 8
• Время стабилизации: 600 нс (тип.)
• Тип выхода: Напряжение - без буферизации
• Диапазон напряжения питания: 2.7 В ~ 5.5 В (как для аналоговой, так и для цифровой части)
• Температурный диапазон: -40°C ~ 85°C
• Корпус: SOIC-16

Возможные аналоги

• MCP4922 от Microchip Technology: 12-битный двуканальный ЦАП.
• DAC0800 от Texas Instruments: 8-битный одно- или двуканальный ЦАП.
• AD5620 от Analog Devices: Более высокий разряд (12-бит).

Использование AD8803ARZ обеспечит ваши проекты точным и надежным с цифрово-аналоговым преобразованием сигналов, что делает этот компонент ценной частью вашего набора инструментов для электроники.
