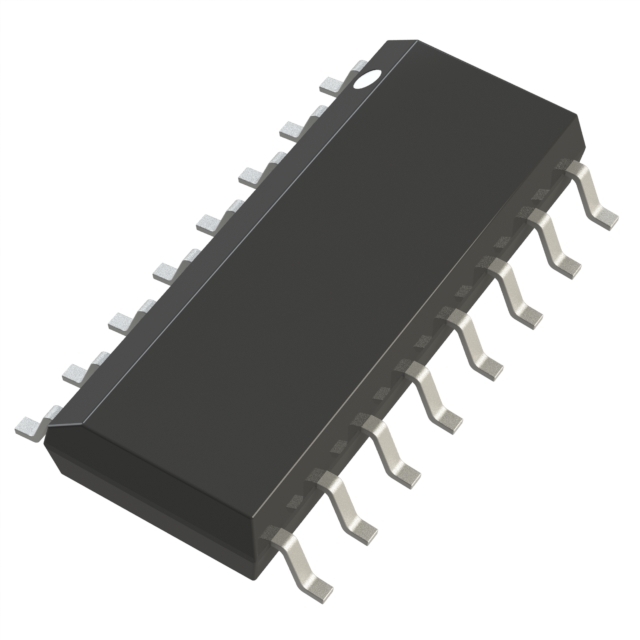

AD8803ARZ-REEL

Описание для сайта

AD8803ARZ-REEL от Analog Devices

Общее описание: AD8803ARZ-REEL — это 8-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices, выполненный в корпусе SOIC-16. Он обладает восемью независимыми ЦАП каналами, что делает его идеальным для широкого спектра аналогового управления и аналоговой настройки.

Преимущества:

• Многоканальный ЦАП: Восемь независимых каналов ЦАП позволяют использовать устройство в сложных многоканальных системах.
• Высокая точность: AD8803ARZ-REEL обеспечивает высокую точность с небольшим уровнем отклонений и шумов.
• Универсальность питания: Рабочее напряжение составляет от 2.7 до 5.5 В, что позволяет использовать компонент в различных приложениях с низковольтными и стандартными напряжениями.
• SPI интерфейс: Устройство поддерживает серию интерфейсов SPI, обеспечивая гибкость и простоту подключения.

Недостатки:

• Несглаженный выход: Выходное напряжение ЦАП не буферизировано, что может требовать дополнительного внешнего буферирования в некоторых приложениях.
• Ограниченный температурный диапазон: Рабочая температура от -40°C до 85°C может оказаться ограничением для экстремальных условий эксплуатации.

Типовое использование:

• Системы управления и мониторинга.
• Аудиосистемы и генерация сигналов.
• Настройка параметров в автоматизированных системах.
• Электронные тестовые устройства и измерительные системы.
• Конфигурация аналоговых каналов удалённых систем.

Рекомендации по применению:

• Питание и заземление: Внимательно соблюдайте рекомендуемые схемы соединений для питания и заземления, что поможет уменьшить уровень шумов.
• Внешние компоненты: Возможно, понадобится использовать внешние буферные усилители для сглаживания выходного сигнала.
• Сигнальные цепи: Минимизируйте длину проводников для сигналов интерфейса SPI, чтобы уменьшить влияние паразитных емкостей и индукций.

Основные технические характеристики:

• Разрядность: 8 бит.
• Количество ЦАП: 8.
• Время установления: 600 нс (тип.).
• Тип выхода: Напряжение — несглаженный.
• Интерфейс данных: SPI.
• Рабочее напряжение (аналог/цифра): 2.7 В ~ 5.5 В.
• Температурный диапазон: -40°C ~ 85°C.
• Корпус/размещение: 16-SOIC.
• Тип установки: Поверхностный монтаж (SMD).

Возможные аналоги:

• [MCP4802](https://www.microchip.com/MCP4802) от Microchip – 8-битный ЦАП с двумя каналами и SPI интерфейсом.
• [DAC0808](https://www.ti.com/product/DAC0808) от Texas Instruments – универсальный 8-битный ЦАП.
• [AD7303](https://www.analog.com/AD7303) от Analog Devices – аналогичный многоканальный ЦАП с низким временем установления.
