AD872AJD

AD872AJD от Analog Devices

Общее описание

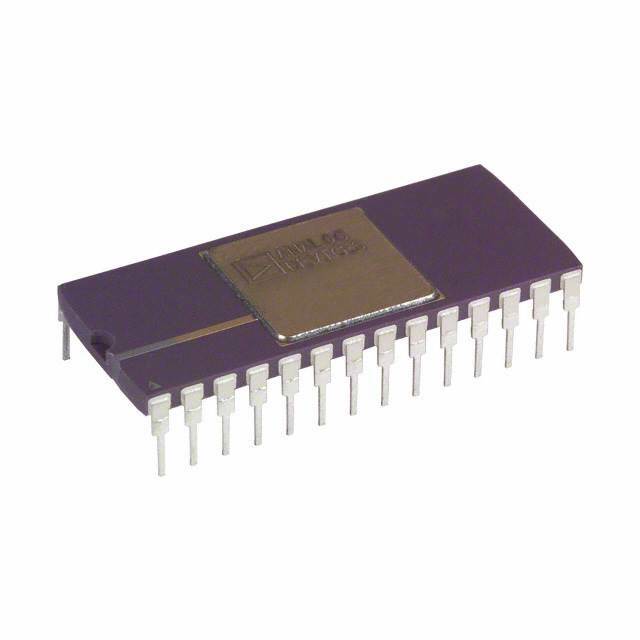

AD872AJD — это высокоскоростной 12-битный аналогово-цифровой преобразователь (АЦП) с архитектурой pipeline от компании Analog Devices. Он предназначен для работы в различных приложениях, требующих высокоточной и быстрой оцифровки аналоговых сигналов. Устройство поставляется в компактном 28-выводном корпусе DIP (Dual In-line Package), что делает его удобным для монтажа и использования в различных проектах.

Преимущества

• Точность: 12-битная оцифровка обеспечивает высокую точность измерений.
• Высокая скорость: Пропускная способность до 10 миллионов выборок в секунду (10 MSPS).
• Гибкость: Поддержка как дифференциального, так и однонаправленного входов.
• Надежность: Высокая повторяемость характеристик благодаря архитектуре pipeline.
• Удобство интеграции: Простота монтажа и подключения благодаря корпусу 28-CDIP.

Недостатки

• Снято с производства: AD872AJD больше не выпускается, что может затруднить его приобретение в будущем.
• Потребность в питании: Необходимость в двух источниках питания (аналоговое и цифровое питание 5V).

Типовое использование

• Обработка сигналов: Радиоприёмники, осциллографы, спектроанализаторы.
• Измерительные системы: Высокоточные вольтметры, мультиметры.
• Цифровые коммуникационные системы: Модуляторы, демодуляторы, АЦП в телекоммуникационных устройствах.
• Медицинская электроника: Оборудование для диагностики и мониторинга состояния пациентов.

Рекомендации по применению

• Питание: Обеспечьте стабильное питание 5V для аналоговых и цифровых частей устройства.
• Фильтрация: Используйте входные фильтры для подавления шумов и улучшения сигнала.
• Термостабильность: При необходимости использования в условиях переменных температур, предусмотрите термостабильные компоненты и условия работы.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: до 10 MSPS
• Количество входов: 1
• Тип входа: Дифференциальный, однонаправленный
• Интерфейс данных: Параллельный
• Архитектура: Pipeline
• Тип опоры: Внешняя, внутренняя
• Напряжение питания, аналоговое: 5V
• Напряжение питания, цифровое: 5V
• Рабочая температура: 0°C ~ 70°C
• Корпус: 28-CDIP (0.600", 15.24mm)
• Тип монтажа: Сквозное отверстие (Through Hole)

Возможные аналоги

• AD9230BCPZ-65 от Analog Devices: Высокоскоростной 12-бит АЦП.
• ADS5409IRGCT от Texas Instruments: 12-битный АЦП с частотой выборки до 500 MSPS.
• LTC2261CUJ-12#PBF от Analog Devices (бывший Linear Technology): Двухканальный 12-бит АЦП с низкой мощностью.

Использование AD872AJD обеспечит высокую точность и скорость оцифровки аналоговых сигналов, что делает его отличным выбором для множества высокоточных приложений.
