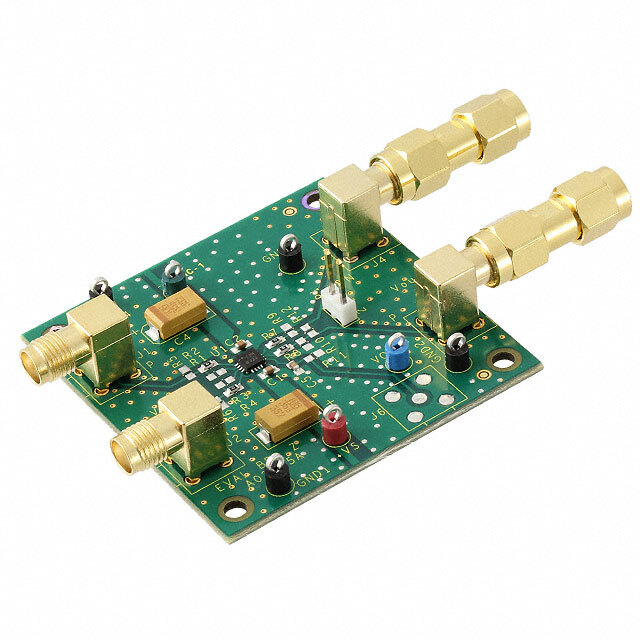

AD8475-EVALZ

AD8475-EVALZ от Analog Devices

Общее описание

AD8475-EVALZ — это оценочный модуль от компании Analog Devices, предназначенный для демонстрации и тестирования возможностей дифференциального усилителя AD8475. Данный модуль обеспечивает удобную платформу для оценки характеристик усилителя и его интеграции в различные системы. Усилитель AD8475 предназначен для преобразования однополярного сигнала в дифференциальный, что делает его идеальным для работы с дифференциальными АЦП и другими аналоговыми элементами.

Преимущества

• Высокая скорость нарастания напряжения: 50 В/мкс, что позволяет работать с высокочастотными сигналами.
• Широкая полоса пропускания: 150 МГц для точной передачи сигналов.
• Дифференциальный выход: Обеспечивает эффективное подавление шумов и помех.
• Режим Rail-to-Rail на выходе: Максимальное использование диапазона питания.

Недостатки

• Высокая стоимость модулей: Предназначен в основном для профессиональных применений и может быть дорогим для любительских проектов.
• Сложность интеграции: Может требовать глубоких знаний в области аналоговой электроники для эффективного использования.

Типовое использование

• Преобразование однополярного сигнала в дифференциальный для дифференциальных АЦП
• Высокочастотные аналоговые схемы, где требуется высокая полоса пропускания
• Системы обработки сигналов и телекоммуникации
• Автоматическое тестовое оборудование и системы управления

Рекомендации по применению

• Используйте оценочный модуль для быстрой и удобной идентификации параметров AD8475.
• Следите за правильностью подключения питания и сигнальных линий для предотвращения повреждений.
• Учитывая высокую скорость нарастания напряжения, используйте подходящие методы экранирования и заземления для минимизации помех.

Основные технические характеристики

• Тип усилителя: Дифференциальный
• Тип выхода: Дифференциальный, Rail-to-Rail
• Скорость нарастания напряжения: 50 В/мкс
• Полоса пропускания (-3дБ): 150 МГц
• Ток на выходе/канал: 110 мА
• Потребляемый ток (основной IC): 3 мА
• Напряжение питания, одиночное/двойное: 3В ~ 10В, ±1.5В ~ 5В
• Тип платы: Полностью укомплектованная
• Содержимое комплекта: Плата(ы)
• Используемый IC/компонент: AD8475

Возможные аналоги

• THS4521 от Texas Instruments: Высокоскоростной дифференциальный усилитель аналогичного применения.
• LT1994 от Analog Devices: Дифференциальный усилитель с высоким коэффициентом подавления синфазного сигнала.
• ADA4932-1 от Analog Devices: Прецизионный широкополосный дифференциальный усилитель.

Этот модуль представляет собой удобный инструмент для инженеров и разработчиков, позволяющий быстро и легко оценить возможности и характеристики дифференциального усилителя AD8475 в различных применениях.
