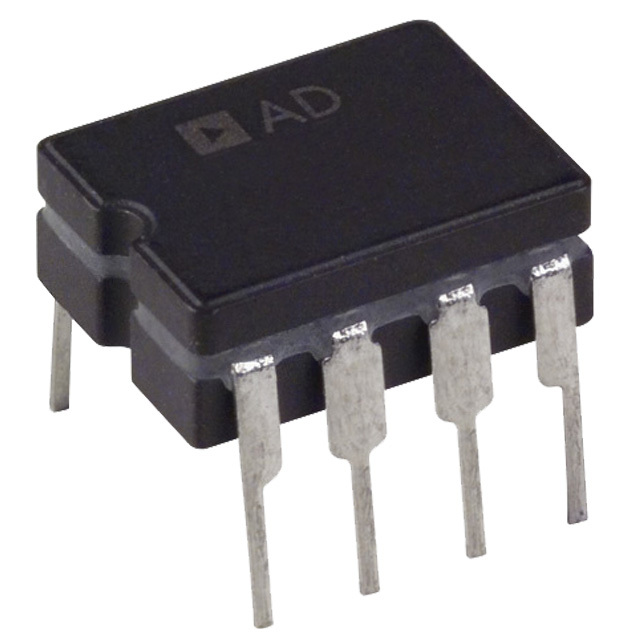

AD845AQ

Описание AD845AQ от Analog Devices

Общее описание: AD845AQ – это высокопроизводительный операционный усилитель с J-FET входом, разработанный компанией Analog Devices. Он сочетает в себе низкие уровни смещения и дрейфа, высокую скорость нарастания и широкий диапазон рабочих температур, что делает его идеальным выбором для различных применений, требующих высокой точности.

Преимущества:

• Высокая скорость нарастания: 100 В/мкс, что обеспечивает быструю реакцию на изменения сигнала.
• Высокая полоса пропускания: 16 МГц, что позволяет использовать его в высокочастотных приложениях.
• Низкий уровень входного смещения: 750 пА, что минимизирует ошибки измерения.
• Широкий диапазон напряжения питания: от 9,5 В до 36 В, что позволяет использовать его в различных схемах питания.

Недостатки:

• Высокая стоимость: Данный компонент может быть дороже аналогов с более низкими характеристиками.
• Высокий потребляемый ток: 10 мА, что может быть критично для схем, требующих низкого энергопотребления.

Типовое использование:

• Прецизионные измерительные приборы
• Высококачественные аудиосистемы
• Промышленные системы управления
• Медицинские приборы
• Аналоговые вычислительные устройства

Рекомендации по применению:

• Используйте фильтрующие конденсаторы рядом с выводами питания для минимизации шумов.
• При проектировании печатной платы обеспечьте хороший теплоотвод, чтобы избежать перегрева.
• Минимизируйте длину проводников к входам усилителя для снижения уровня внешних помех.

Основные технические характеристики:

• Тип усилителя: J-FET
• Количество каналов: 1
• Скорость нарастания: 100 В/мкс
• Коэффициент усиления на полосе пропускания: 16 МГц
• Входной ток смещения: 750 пА
• Напряжение смещения на входе: 700 мкВ
• Потребляемый ток: 10 мА
• Выходной ток на канал: 50 мА
• Диапазон напряжения питания: от 9,5 В до 36 В
• Диапазон рабочих температур: от -40°C до +85°C
• Тип монтажа: Сквозной монтаж (Through Hole)
• Корпус: 8-CERDIP (0.300", 7.62 мм)
• Пакет поставщика: 8-CERDIP

Возможные аналоги:

• LT1007 от Analog Devices
• OPA627 от Texas Instruments
• TL081 от Texas Instruments

Для получения дополнительной информации и рекомендаций по применению, обратитесь к техническому справочнику от Analog Devices.
