Общее описание

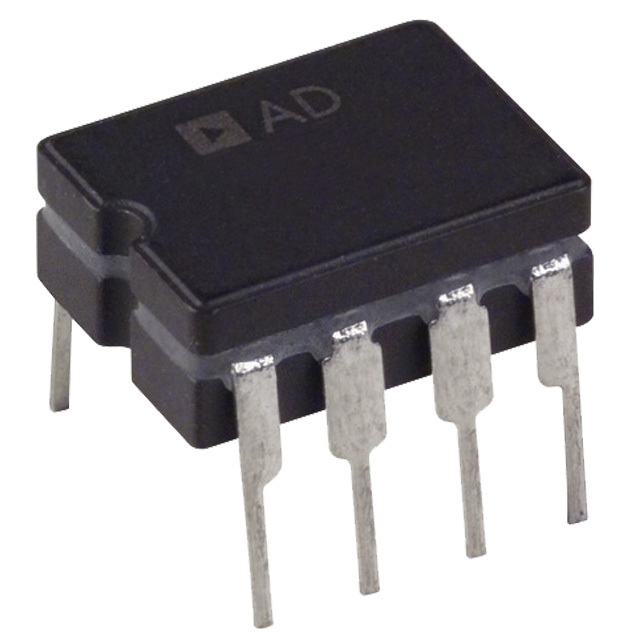

AD844SQ/883B – это операционный усилитель с токовой обратной связью производства компании Analog Devices. Этот усилитель отличается высокой скоростью и широкополосной характеристикой, что делает его идеальным для приложений, требующих высоких скоростей и точности. Он поставляется в керамическом корпусе DIP с 8 выводами (8-CERDIP).

Преимущества

• Высокая скорость: Скорость нарастания выходного сигнала составляет 2000 В/мкс.
• Широкополосность: Полоса пропускания на уровне -3 дБ достигает 60 МГц.
• Низкий уровня входного смещения: Напряжение смещения на входе составляет лишь 50 мкВ.
• Высокая способность к току: Максимальный выходной ток до 80 мА.
• Рабочий температурный диапазон: Подходит для военных приложений с температурным диапазоном от -55°C до 125°C.
• Соответствие стандартам: Устройство соответствует стандарту MIL-STD-883B по качеству и надежности.

Недостатки

• Потребление тока: Ток на питание составляет 6.5 мА, что может быть важным фактором в энергосберегающих приложениях.
• Сложность в применении: Необходимо учитывать особенности работы с токовой обратной связью, что может потребовать более сложного проектирования схемы.

Типовое использование

• Высокоскоростные аналоговые вычислительные системы.
• Генераторы и формирования сигналов.
• Усилители видеосигналов.
• Обработка сигналов в системах связи.
• Прецизионные измерительные системы.

Рекомендации по применению

• Питание: УКрепите стабильное и чистое питание в диапазоне от 9 В до 36 В для оптимальной работы.
• Стабильность: Обеспечьте адекватное охлаждение устройства при высоких уровнях выходного тока.
• Компоненты: Используйте высококачественные резисторы и конденсаторы для минимизации шумов и поддержания стабильности схемы.

Основные технические характеристики

• Тип усилителя: Токовая обратная связь
• Количество каналов: 1
• Скорость нарастания: 2000 В/мкс
• Полоса пропускания: 60 МГц на уровне -3 дБ
• Входной ток смещения: 200 пА
• Входное напряжение смещения: 50 мкВ
• Потребляемый ток: 6.5 мА
• Максимальный выходной ток на канал: 80 мА
• Диапазон напряжения питания: 9 В - 36 В
• Температурный диапазон работы: от -55°C до 125°C
• Корпус: 8-CERDIP

Возможные аналоги

• LT1227 от Analog Devices – высокоскоростной операционный усилитель с токовой обратной связью.
• EL5166 от Elantec – одноканальный усилитель с высоко скоростью и широкополосной характеристикой.

Этот усилитель AD844SQ/883B от Analog Devices предоставляет высокопроизводительное решение для сложных задач, требующих высокой точности и быстроты реагирования.
