AD841SH

Описание для AD841SH от Analog Devices

Общее описание

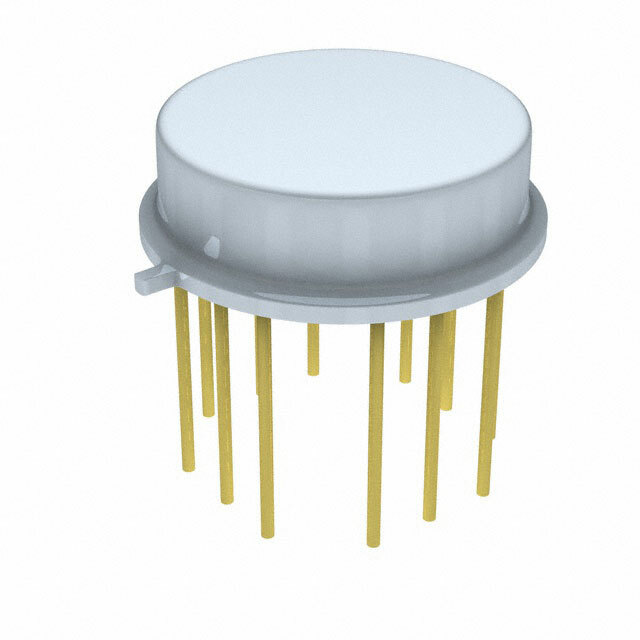

AD841SH — это операционный усилитель общего назначения от компании Analog Devices, обеспечивающий высокий уровень производительности в широком диапазоне приложений. Данный компонент разработан для использования в условиях экстремальных температур и предназначен для точных и надежных измерений. Операционный усилитель поставляется в корпусе TO-8-12, что делает его удобным для использования в версиях с сквозным монтажом.

Преимущества

• Широкая полоса пропускания: Отличается полосой пропускания до 40 МГц, что позволяет использовать его в высокочастотных приложениях.
• Высокая скорость нарастания: 300 В/мкс обеспечивает быструю реакцию на изменения входного сигнала.
• Низкий уровень смещения: Входное смещение всего 500 мкВ увеличивает точность измерений.
• Широкий диапазон рабочих напряжений: Поддерживает рабочие напряжения от 10 В до 36 В, что делает его отличным выбором для различных схем.

Недостатки

• Устаревший статус: Учитывая, что статус компонента устарел, могут возникнуть сложности с его покупкой и поддержкой.
• Требуется сквозной монтаж: Не подходит для SMD монтажа, что может быть ограничивающим фактором в современных компактных схемах.

Типовое использование

• Прецизионные измерения
• Усиление сигналов в датчиках
• Применение в медицинской технике
• Аэрокосмическая и военная техника
• Высокоскоростные измерительные системы

Рекомендации по применению

• Тщательное охлаждение: Важно обеспечить надлежащее охлаждение для работы в экстремальных температурных условиях.
• Защита от перегрузок: Убедитесь, что входные сигналы не превышают допустимые границы, чтобы предотвратить повреждение усилителя.
• Проверка цепей питания: Рекомендуется использовать стабильные источники питания, чтобы избежать колебаний напряжения и обеспечить надежную работу компонента.

Основные технические характеристики

• Тип усилителя: Общего назначения
• Количество каналов: 1
• Скорость нарастания: 300 В/мкс
• Полоса пропускания усиления: 40 МГц
• Ток смещения на входе: 3,5 мкА
• Напряжение смещения на входе: 500 мкВ
• Потребляемый ток (питание): 11 мА
• Выходной ток / канал: 50 мА
• Диапазон питающих напряжений: от 10 В до 36 В
• Рабочая температура: от -55°C до 125°C
• Тип монтажа: Сквозной монтаж
• Корпус: TO-8-12

Возможные аналоги

• AD8610: Усилитель с низким уровнем шума от Analog Devices.
• OPA627: Прецизионный операционный усилитель от Texas Instruments.
• LT1001: Высокоточный усилитель от Analog Devices.

Для получения дополнительной информации и покупки AD841SH, вы можете обратиться в наш интернет-магазин. Мы всегда готовы предложить наиболее подходящее решение для ваших задач.
