AD8417R-EVALZ

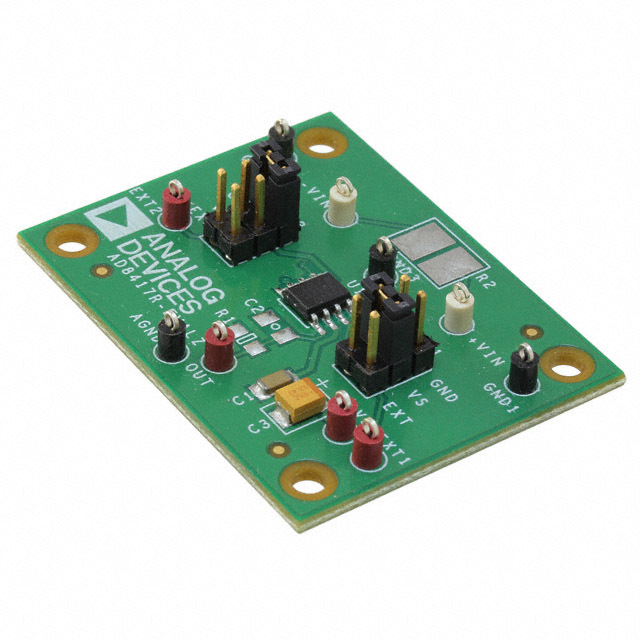

AD8417R-EVALZ от Analog Devices

Общее описание: AD8417R-EVALZ — это оценочная плата для усилителя измерения тока AD8417R от компании Analog Devices. Данная плата предназначена для упрощения процесса разработки и тестирования схем измерения тока, используя высокоточный дифференциальный усилитель. Усилитель AD8417R поддерживает широкий диапазон входного напряжения и имеет низкие уровни смещения, что делает его оптимальным выбором для чувствительных измерений.

Преимущества:

• Высокая точность измерения тока с низкими погрешностями.
• Широкий диапазон входного напряжения.
• Легкость интеграции в системы благодаря удобной и полностью подготовленной плате.
• Возможность работы в условиях быстропеременных сигналов благодаря высокой скорости нарастания (slew rate) 1V/µs.
• Низкое потребление энергии (4.1 мА).

Недостатки:

• Ограниченная полоса пропускания (до 250 кГц), что может не подходить для некоторых высокочастотных применений.

Типовое использование:

• Разработка систем управления электродвигателями.
• Системы измерения и контроля тока в автомобильных приложениях.
• Мониторинг и защита аккумуляторов.
• Инверторы и другие электроэнергетические системы.

Рекомендации по применению:

1. Подключите оценочную плату AD8417R-EVALZ к вашей тестовой среде, используя стандартные коннекторы.
2. Обеспечьте питание в диапазоне 2.7В ~ 5.5В.
3. Используйте рекомендации по подключению и настройке из даташита на AD8417R для оптимальной точности измерения.
4. Внимательно следите за правильным подключением датчиков и внешних компонентов.

Основные технические характеристики:

• Число каналов: 1
• Тип усилителя: Для измерения тока
• Тип выхода: Однополярный
• Скорость нарастания: 1V/µs
• Полоса пропускания: 250 кГц
• Ток потребления (основной ИС): 4.1 мА
• Напряжение питания: 2.7В ~ 5.5В
• Тип платы: Полностью укомплектованная
• Содержание комплекта: Плата

Возможные аналоги:

1. MAX4372 от Maxim Integrated – похожий усилитель для измерения тока с низким потреблением энергии.
2. INA199 от Texas Instruments – усилитель с высокой точностью и малым током потребления.
3. ZXCT11х9 от Diodes Incorporated – низкотоковые дифференциальные усилители для измерения тока.

Использование AD8417R-EVALZ существенно упрощает процесс разработки и прототипирования систем измерения тока, предлагая гибкость и высокую точность при низком энергопотреблении.
