AD8351-EVALZ

AD8351-EVALZ от Analog Devices

Общее описание

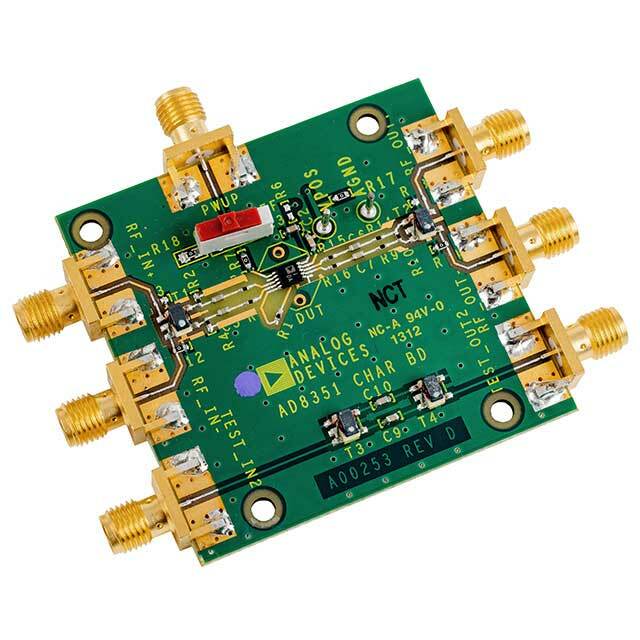

AD8351-EVALZ — это оценочная плата, предназначенная для демонстрации возможностей высокоскоростного, широкополосного операционного усилителя AD8351 от компании Analog Devices. Этот усилитель характеризуется низкими уровнями шума и искажений, что делает его идеальным решением для применения в высококачественных коммуникационных системах.

Преимущества

• Высокая пропускная способность: отличная производительность в диапазоне до 3 ГГц.
• Низкий уровень искажений: третий гармонический коэффициент ниже -70 дБ при 70 МГц.
• Низкий уровень шума: входное низкочастотное напряжение шума всего 2.3 нВ/√Гц.
• Простота использования: разработана для быстрой и удобной оценки характеристик AD8351.

Недостатки

• Не подходит для применений, требующих работы на частотах выше 3 ГГц.
• В некоторых случаях может потребоваться внешний стабилизатор напряжения для достижения максимальной производительности.

Типовое использование

• Радиочастотные усилители: Поддержка высокоскоростных цифровых систем и аналоговых коммуникаций.
• Обработки сигналов: Усиление высокочастотных сигналов для систем обработки изображений и данных.
• Системы связи: Применение в системах цифровой и аналоговой связи, включая Wi-Fi и мобильные сети.

Рекомендации по применению

При использовании AD8351-EVALZ рекомендуется:

1. Убедиться в правильном подключении питания и заземления для минимизации шумов.
2. Защитить плату от электростатических разрядов.
3. Использовать экранированные кабели и правильный монтаж для снижения внешних помех.

Основные технические характеристики

• Диапазон частот: до 3 ГГц
• Напряжение питания: 5 В
• Коэффициент усиления (типичный): 20 дБ
• Шум (входное напряжение): 2.3 нВ/√Гц
• Искажения (HD3 при 70 МГц): -70 дБ
• Импеданс вывода: 50 Ом

Возможные аналоги

• THS3201 от Texas Instruments: Высокоскоростной, широкополосный операционный усилитель.
• LMH6619 от Texas Instruments: Усилитель с низкими искажениями и широкополосной полосой пропускания.

Оценочная плата AD8351-EVALZ является отличным инструментом для инженеров и разработчиков, стремящихся протестировать и реализовать высокопроизводительные усилительные решения с использованием AD8351.
