AD8332-EVALZ

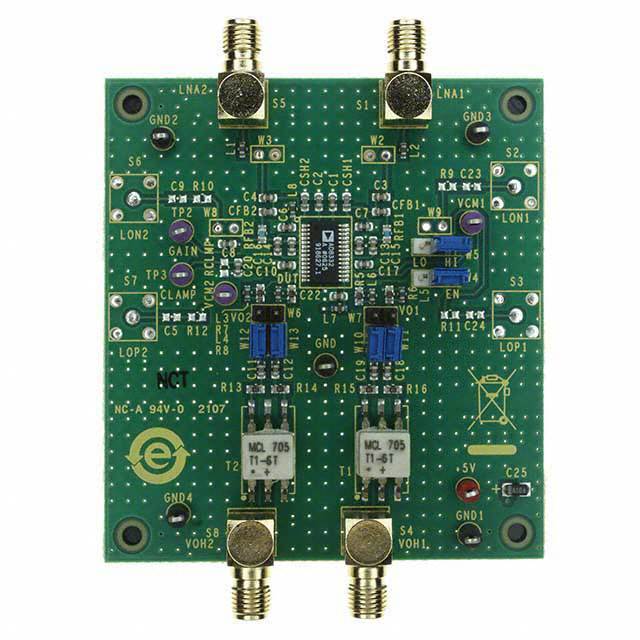

Демонстрационная плата AD8332-EVALZ от Analog Devices

Демонстрационная плата AD8332-EVALZ разработана для оценки характеристик и функциональности переменного усилителя AD8332. Эта плата идеально подходит для тестирования и анализа параметров AD8332 в различных приложениях.

Общее описание

AD8332 — это высокоскоростной переменный усилитель с дифференциальным выходом и широкой полосой пропускания. Он идеально подходит для применения в медицинских ультразвуковых системах, радарах и связных системах, где требуется управление усилением с высокой точностью и быстрым откликом.

Преимущества

• Широкая полоса пропускания до 100 МГц: что обеспечивает высокую частоту дискретизации.
• Высокая скорость нарастания (1100 В/мкс): для улучшенной работы в высокоскоростных приложениях.
• Дифференциальный выход: обеспечивает лучшую помехозащищенность и качество сигнала.
• Интегрированная схемотехника легкая в использовании: позволяет быстро приступить к тестированию и оптимизации схем.

Недостатки

• Питание ограничено 5.5 В: требует стабильного и качественного источника питания.
• Требует опыт в работе с аналоговыми схемами: для полной оценки всех возможностей платы.

Чеклист применения

• Медицинские ультразвуковые системы
• Радары
• Связные системы
• Измерительные приборы

Рекомендации по применению

1. Проверка источника питания: Убедитесь, что вы используете стабильный и подходящий источник питания (4.5 В - 5.5 В).
2. Настройка усиления: Настройте усиление в соответствии с вашими требованиями. Учтите, что максимальная амплитуда сигнала не должна превышать допустимые значения.
3. Проверка на выходе: Используйте осциллограф для проверки выходного сигнала на наличие желаемых частот и амплитуд.

Основные технические характеристики

• Тип усилителя: Переменный усилитель (Variable Gain Amplifier)
• Количество каналов: 1
• Полоса пропускания: 100 МГц
• Скорость нарастания: 1100 В/мкс
• Ток на выход / канал: 45 мА
• Ток потребления (основной ИС): 27.5 мА
• Напряжение питания: 4.5 В - 5.5 В

Аналоги

• AD8331: Аналогичный усилитель от Analog Devices с похожими характеристиками.
• AD603: Переменный усилитель с несколько другими параметрами, подходящий для различных применений.

Демонстрационная плата AD8332-EVALZ — это надежный и эффективный инструмент для изучения и тестирования переменного усилителя AD8332, подходящий для перспективных проектов и исследований.
