AD8331-EVALZ

AD8331-EVALZ - Evaluation Board for AD8331 от Analog Devices

Общее описание

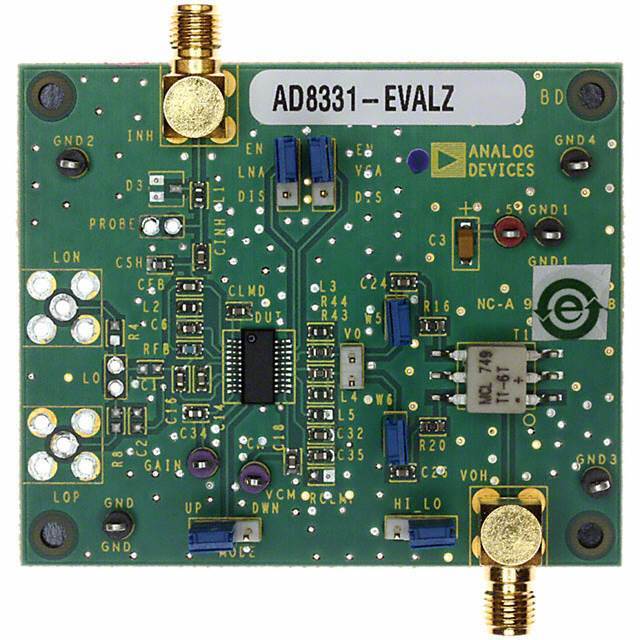

AD8331-EVALZ представляет собой оценочную плату для одного дифференциального усилителя с регулируемым усилением (VGA) AD8331 от компании Analog Devices. Эта плата предназначена для упрощения процесса изучения и тестирования характеристик микросхемы AD8331, предоставляя удобный способ подключения и измерения параметров усилителя в различных условиях.

Преимущества

• Высокая частотная полоса:
  • Обеспечивает полосу пропускания до 120 МГц, что делает ее подходящей для различных высокочастотных применений.
• Регулируемое усиление:
  • Поддерживает плавную регулировку усиления, что позволяет настраивать уровень сигнала согласно требованиям приложения.
• Высокая скорость нарастания:
  • Обеспечивает скорость нарастания сигнала до 1200 В/мкс, что позволяет работать с быстрыми сигналами.
• Дифференциальный выход:
  • Поддерживает дифференциальные выходные сигналы, что улучшает помехозащищенность и качество сигнала.

Недостатки

• Потребление тока:
  • Ток потребления относительно высок (25 мА), что может потребовать дополнительных мер по обеспечению питания.
• Чувствительность к высокочастотным помехам:
  • Высокочастотная схема требует тщательного соблюдения правил разводки и экранирования.

Типовое использование

• Медицинское оборудование:
  • Идеально подходит для применения в медицинских устройствах, таких как ультразвуковые сканеры.
• Системы связи:
  • Используется в радиосистемах и другой аппаратуре связи.
• Измерительные приборы:
  • Применяется в высокочастотных измерительных приборах и аналитических устройствах.

Рекомендации по применению

• Разводка платы:
  • Следует уделить внимание правильной разводке платы для минимизации высокочастотных помех и обеспечения стабильной работы усилителя.
• Экранирование:
  • Для достижения наилучших результатов рекомендуется использовать экранированные кабели и компоненты, особенно в высокочастотных приложениях.
• Подача питания:
  • Обеспечьте стабильное питание с минимальным уровнем пульсаций, чтобы избежать влияния на параметры усилителя.

Основные технические характеристики

• Количество каналов: 1 (одиночный)
• Тип усилителя: Усилитель с регулируемым усилением (VGA)
• Выходной тип: Дифференциальный
• Полоса пропускания: До 120 МГц
• Скорость нарастания: 1200 В/мкс
• Ток на выходе (на канал): 45 мА
• Ток потребления: 25 мА
• Напряжение питания: 4.5V – 5.5V
• Тип платы: Полностью собранная
• Содержимое поставки: Оценочная плата
• Используемая часть: AD8331

Возможные аналоги

• AD8332-EVALZ:
  • Двойная версия усилителя AD8331 для приложений, требующих двух усилительных каналов.
• AD8333-EVALZ:
  • Четырехканальная версия с дополнительными функциональными возможностями.

AD8331-EVALZ от Analog Devices предоставляет удобную и функциональную платформу для оценки и разработки на основе высокопроизводительного усилителя с регулируемым усилением, делая ее незаменимым инструментом как для инженеров, так и для исследователей.
