AD8318-EP-EVALZ

72 960,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

AD8318-EP-EVALZ от Analog Devices

Общее описание

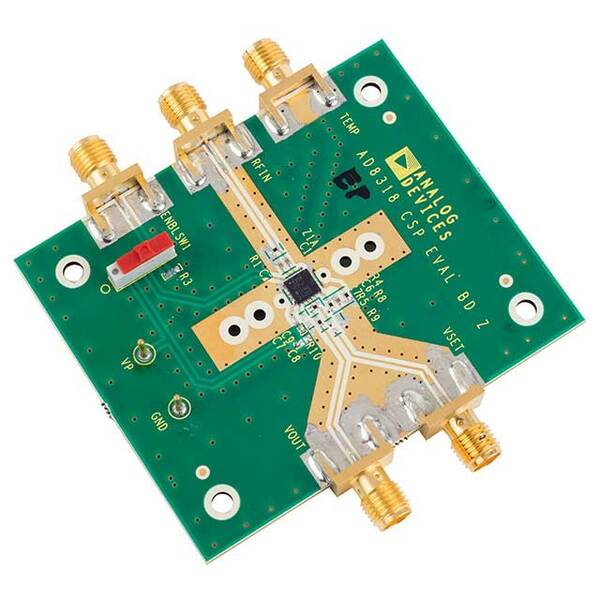

AD8318-EP-EVALZ — это оценочная плата, разработанная для оценки работы микросхемы детектора мощности AD8318 от компании Analog Devices. AD8318 представляет собой детектор мощности с логарифмическим сжатием, работающий в диапазоне частот от 1 МГц до 8 ГГц. Оценочная плата предназначена для упрощения тестирования и анализа характеристик детектора в различных приложениях.

Преимущества

  • Широкий диапазон частот: от 1 МГц до 8 ГГц, что обеспечивает универсальность применения.
  • Высокая точность: логарифмическое сжатие с высокой степенью точности.
  • Компактность: плата компактного размера, удобная для интеграции в тестовые системы.
  • Упрощенное тестирование: оценочная плата включает все необходимые компоненты для быстрой и легкой настройки.

Недостатки

  • Ограниченная универсальность: плата специализирована под один конкретный компонент (AD8318), что ограничивает её использование только в случае тестирования конкретного детектора мощности.

Типовое использование

  • Тестирование и анализ: используется для тестирования и анализа характеристик детектора мощности AD8318 в лабораторных условиях.
  • Разработка и оценка прототипов: помогает инженерам оценить работу детектора мощности при разработке новых устройств.
  • Калибровка и настройка систем: используется для калибровки и настройки высокочастотных систем и оборудования.

Рекомендации по применению

  • Использовать в условиях лаборатории: подходит для использования в лабораторных условиях для обеспечения точных измерений.
  • Следовать рекомендациям по установке: перед использованием ознакомьтесь с документацией и следуйте инструкциям по установке и настройке.

Основные технические характеристики

  • Частотный диапазон: от 1 МГц до 8 ГГц.
  • Питание: 5 В (требуется внешний блок питания).
  • Входной разъем: SMA.
  • Выходной разъем: SMA (детектированный сигнал).

Возможные аналоги

  • AD8307: детектор мощности от Analog Devices с диапазоном частот от 500 кГц до 500 МГц.
  • HMC602LP4E: логарифмический детектор мощности от Analog Devices, работающий в диапазоне 50 МГц - 8 ГГц.

Примечание: Для корректного использования оценочной платы AD8318-EP-EVALZ рекомендуется ознакомление с технической документацией компонента AD8318 и оценочной платы.
