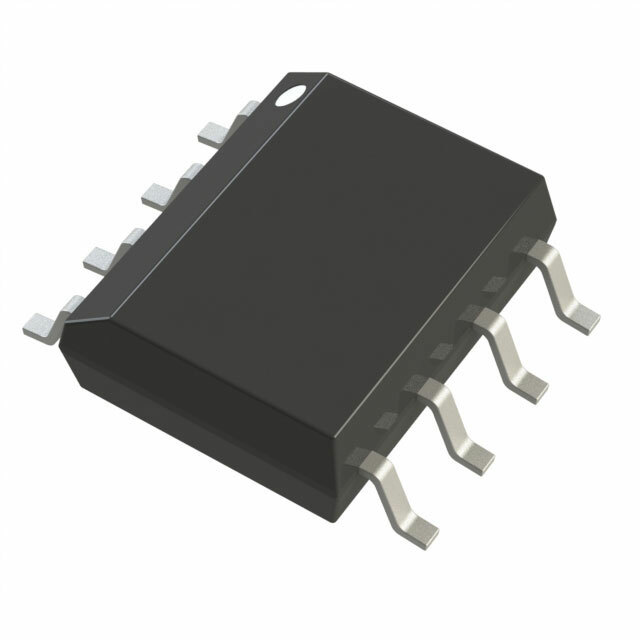

AD8307ARZ-REEL

Описание AD8307ARZ-REEL от Analog Devices

Общее описание

Микросхема AD8307ARZ-REEL представляет собой логарифмический усилитель компании Analog Devices. Она используется для усиления сигнала и определения его мощности в широком диапазоне частот, от низких до высокочастотных приложений. Это идеальное решение для измерений RSSI (Receiver Signal Strength Indication - индикация мощности сигнала приёма) и широкополосного усиления.

Преимущества

• Высокая точность: Точная индикация уровня мощности сигнала благодаря линейной зависимости сигнала на выходе от уровня RF сигнала на входе.
• Широкий диапазон частот: Работает в диапазоне частот до 500 МГц.
• Компактность: Доступен в малогабаритном корпусе 8-SOIC.
• Низкопотребляемый: Потребляет всего 8 мА при работе от питания с напряжением 2.7 В.

Недостатки

• Ограничение по частоте: Может быть неподходящим для приложений, требующих работы на частотах выше 500 МГц.
• Наличие специфических требований к монтажу: Возможны проблемы с тепловыделением при неправильном монтаже (требуется поверхность охлаждения).

Типовое использование

• Радиопередатчики и радиоприёмники: Для мониторинга уровня сигнала.
• Измерительные приборы: Используется для прецизионных измерений мощности сигнала.
• Обработка RF-сигналов: Применяется в системах, требующих логарифмического отклика на входной сигнал.
• Усилители сигнала: В спектрометрах и связи.

Рекомендации по применению

• Для обеспечения стабильной работы рекомендуется использовать качественные байпасные конденсаторы на линии питания.
• Убедитесь в правильном выборе сопротивлений и конденсаторов для настройки желаемого диапазона усиления и частоты.
• Обязательно следует соблюдать рекомендации по монтажу, чтобы обеспечить надёжный контакт и теплоотвод.

Основные технические характеристики

• Частотный диапазон: до 500 МГц
• Логарифмическая чувствительность: -75 дБм до +15 дБм
• Входное сопротивление: 500 Ом
• Выходное напряжение (макс.): 2.5 В
• Потребляемый ток: 8 мА
• Корпус: 8-SOIC
• Рабочая температура: -40°C до +85°C

Возможные аналоги

• AD8310: Высокоскоростной логарифмический усилитель с расширенным частотным диапазоном.
• ADL5513: Логарифмический масштабируемый усилитель уровня с улучшенной точностью.
• MAX4000 от Maxim Integrated: Подобный логарифмический детектор мощных сигналов.

Для использования данной микросхемы в различных приложениях всегда следует проверять спецификации и даташиты, чтобы удостовериться в их соответствии требованиям вашего проекта.
