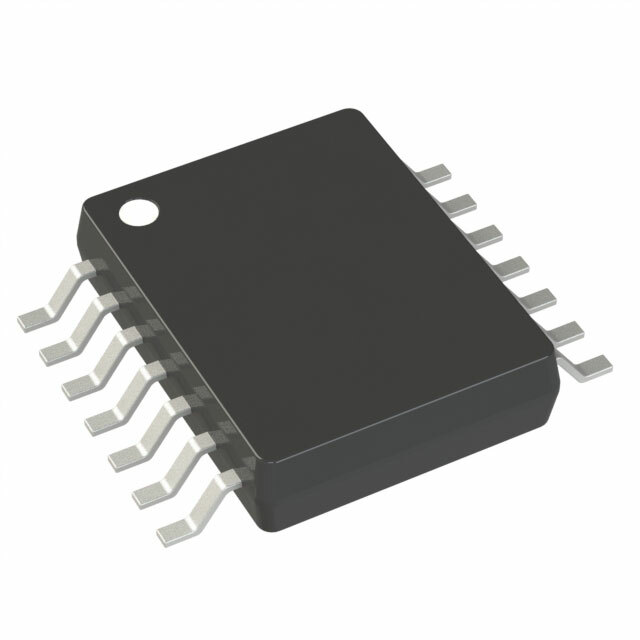

AD8302ARUZ

AD8302ARUZ от Analog Devices

Общее описание

AD8302ARUZ — это интегральная схема от Analog Devices, предназначенная для измерения отношения мощности, разности фазы и уровня напряжения в диапазоне частот до 2.7 ГГц. Этот компонент часто используется в системах измерения RF-сигналов и системах управления антенной решеткой, где необходимо высокоточное определение параметров сигнала.

Преимущества

• Высокая точность: Устройство обеспечивает точное измерение соотношения мощности и фазы.
• Широкий частотный диапазон: Охватывает диапазон до 2.7 ГГц, что позволяет использовать его в различных приложениях RF.
• Компактность: Корпус TSSOP-14 обеспечивает компактное размещение на плате.
• Низкое энергопотребление: Позволяет использовать в автономных и энергоэффективных системах.

Недостатки

• Сложность внедрения: Требует внимания к деталям при проектировании печатной платы и настройке системы.
• Ограниченный диапазон входных мощностей: Входная мощность ограничена диапазоном -60dBm до 0dBm.

Типовое использование

• Системы управления антенной решеткой
• Измерение мощности и фазы в RF системах
• Мониторинг параметров сигнала в беспроводных системах связи
• Радиостанции и приемники

Рекомендации по применению

• Правильное питание: Обеспечьте стабильное напряжение питания в диапазоне 2.7В до 5.5В.
• Соответствие температурному режиму: Устройство рассчитано на работу в диапазоне температур от -40°C до +85°C.
• Экранирование: Используйте экранирование для минимизации помех и улучшения точности измерений.
• Соблюдение схемы подключения: Внимательно следуйте рекомендациям по подключению и размещению компонента на печатной плате, указанным в технической документации.

Основные технические характеристики

• Частотный диапазон: до 2.7 ГГц
• Диапазон входной мощности: -60dBm ~ 0dBm
• Точность: ±0.5dB
• Напряжение питания: 2.7В – 5.5В
• Потребляемый ток: 23 мА
• Корпус: 14-TSSOP (4.40mm ширина)

Возможные аналоги

• AD8361: Другая модель от Analog Devices для измерения напряжений и мощностей в RF диапазоне.
• LMH2120 от Texas Instruments: RF детектор с аналогичной функциональностью, но отличающейся характеристиками.
• MAX2015 от Maxim Integrated: Альтернатива с хорошими техническими характеристиками и меньшим потреблением энергии.
