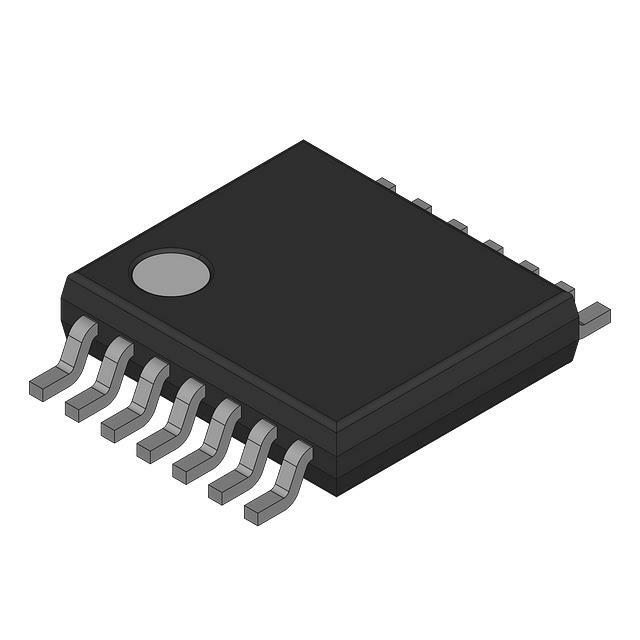

AD8302ARU-REEL7 REEL

5 280,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

AD8302ARU-REEL7 от Analog Devices

Общее описание

AD8302ARU-REEL7 — это высокоточный интегральный приемный детектор RF сигнала от компании Analog Devices. Он предназначен для измерения уровня мощности и разницы фаз в диапазоне частот от 0 Гц до 2.7 ГГц. Этот компонент широко используется в различных беспроводных и радиочастотных (RF) приложениях благодаря своей надежности и точности.

Преимущества

  • Широкий диапазон частот: Работает в диапазоне от 0 Гц до 2.7 ГГц, что делает его универсальным для различных RF-решений.
  • Высокая точность: Обеспечивает точность до ±0.5 дБ, что способствует надежному измерению мощности сигнала.
  • Широкий диапазон входной мощности: Поддержка диапазона -60 дБм ~ 0 дБм позволяет работать с сигналами различной мощности.
  • Энергоэффективность: Низкое энергопотребление, всего 21 мА при напряжении питания 2.7V ~ 5.5V.
  • Удобство в монтаже: Корпус TSSOP-14 обеспечивает легкость в установке и экономию места на печатной плате.

Недостатки

  • Ограничение по входной мощности: Входной диапазон от -60 дБм до 0 дБм может оказаться недостаточным для приложений с более высоким уровнем мощности.

Типовое использование

  • Измерение мощности RF-сигналов.
  • Измерение разницы фаз в каналах беспроводной связи.
  • Системы автоматического контроля усилителя мощности (APC).
  • Тестовые и измерительные устройства в RF-диапазоне.

Рекомендации по применению

  • Использовать в высокоточных измерительных системах для получения надежных данных по мощности и фазе.
  • Обеспечить адекватное охлаждение и защиту от перегрева для стабильной работы на максимальных частотах.
  • Применять экранирование в схемах, работающих с высокими частотами, для минимизации помех и повышения точности измерений.

Основные технические характеристики

  • Частотный диапазон: 0 Гц до 2.7 ГГц.
  • Диапазон входной мощности: -60 дБм до 0 дБм.
  • Точность: ±0.5 дБ.
  • Напряжение питания: 2.7V ~ 5.5V.
  • Потребляемый ток: 21 мА.
  • Монтаж: Поверхностный монтаж (SMT).
  • Корпус: TSSOP-14 (ширина 4.4 мм).

Возможные аналоги

  • RF2360 от производителя Qorvo: аналогичный RF-детектор с поддержкой частот до 2.5 ГГц.
  • LT5514 от Analog Devices: RF-детектор с более широким диапазоном входной мощности и меньшим энергопотреблением.

Использование AD8302ARU-REEL7 гарантирует высокую точность и надежность измерений в ваших RF-приложениях!
