AD8273-EVALZ

Плата оценки AD8273-EVALZ

Общее описание

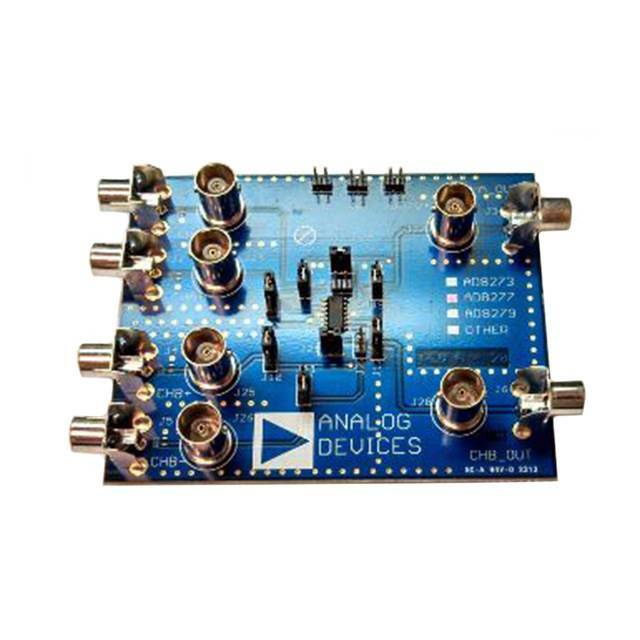

AD8273-EVALZ — это плата оценки для операционного усилителя AD8273 от компании Analog Devices. Плата предназначена для облегчения тестирования и оценки производительности AD8273, который представляет собой двухканальный дифференциальный усилитель. Она полностью укомплектована и готова к использованию, что позволяет быстро провести тестирование и анализ сигналов.

Преимущества

• Высокая скорость ответа: Быстрая скорость нарастания сигнала 20 В/мкс обеспечивает точную передачу высокочастотных сигналов.
• Широкий диапазон питающих напряжений: Поддерживает одно- или двухполярные напряжения питания, что делает ее универсальной для различных приложений.
• Высокая пропускная способность: Полоса пропускания усилителя составляет 20 МГц, что позволяет работать с широкополосными сигналами.
• Низкое энергопотребление: Потребление тока составляет всего 2,5 мА на канал, что снижает потребление энергии в системе.

Недостатки

• Требуется внешнее питание: Плата не имеет встроенного источника питания, что требует наличия внешнего блока питания.
• Ограниченная выходная мощность: Несмотря на высокую производительность, выходной ток на канал ограничен 100 мА.

Типовое использование

• Сигнальные усилители
• Усиление и фильтрация аналоговых сигналов
• Медицинское и промышленное оборудование
• Системы сбора данных и измерения

Рекомендации по применению

• Питание: Используйте стабильные источники питания для обеспечения надежной работы.
• Монтаж: Рекомендуется использовать экранированные кабели и подходящее заземление для минимизации шумов.
• Настройка: При необходимости можно подключить дополнительные фильтры и элементы настройки для более точного соответствия требованиям конкретного проекта.

Основные технические характеристики

• Тип усилителя: Дифференциальный
• Количество каналов на ИС: 2 (двойной)
• Тип выхода: С одинарным выходом
• Скорость нарастания: 20 В/мкс
• Полоса пропускания (-3 дБ): 20 МГц
• Выходной ток на канал: 100 мА
• Ток потребления на один канал: 2,5 мА
• Напряжение питания (однополярное): 5В ~ 36В
• Напряжение питания (двухполярное): ±2,5В ~ ±18В
• Комплектация: Оценочная плата

Возможные аналоги

• AD8270-EVALZ — плата оценки для одноканального дифференциального усилителя AD8270
• INA826EVM — модуль оценки для прецизионного усилителя от Texas Instruments

Используйте эту плату для тестирования и оценки AD8273, чтобы получить максимально полное представление о его возможностях и производительности в вашей системе.
