AD8231TCPZ-EP-R7

AD8231TCPZ-EP-R7 от Analog Devices

Общее описание

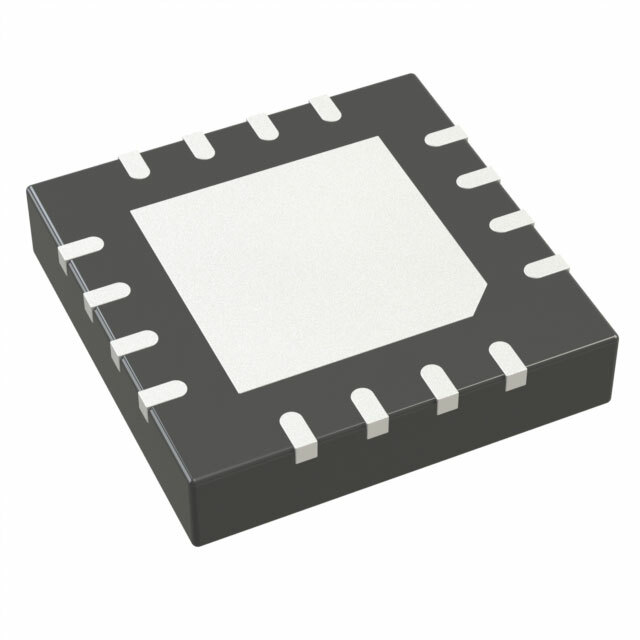

AD8231TCPZ-EP-R7 – это высокоточный инструментальный усилитель от Analog Devices, предназначенный для предусиления малошумных сигналов. Этот прибор обеспечивает высокое качество и надежность при сложных условиях эксплуатации. Корпус компонента представляет собой компактный 16-LFCSP (4x4 мм), что упрощает его интеграцию в различные системы.

Преимущества

• Высокая точность: Минимальный входной офсет напряжения всего 4 µV обеспечивает точное усиление сигналов.
• Низкий входной ток смещения: Только 250 pA, что снижает влияние на измеряемые сигналы.
• Высокий коэффициент усиления по пределам полосы частот: Величина 7 MHz гарантирует стабильное усиление в широком частотном диапазоне.
• Rail-to-Rail выход: Обеспечивает максимальное использование возможностей источника питания.
• Широкий диапазон рабочих температур: От -55°C до +125°C, подходящий для применения в жестких условиях эксплуатации.

Недостатки

• Максимальное рабочее напряжение 6 В: Может быть ограничением в системах, где требуется более высокое напряжение питания.
• Относительно высокий ток потребления: 4 мА, что может быть важным в энергоэффективных приложениях.

Типовое использование

• Промышленные и медицинские датчики
• Прецизионные измерительные системы
• Усилители сигнала в системах испытаний и контроля
• Усиление малошумных сигналов в приборостроении

Рекомендации по применению

• Убедитесь в соблюдении требований питания и температуры для оптимальной работы усилителя.
• Используйте этот компонент в цепях с низким уровнем шума и высоким требованием к точности.

Основные технические характеристики

• Тип усилителя: Инструментальный
• Количество каналов: 1
• Тип выхода: Rail-to-Rail
• Скорость нарастания: 1.1 V/µs
• Полоса пропускания по усилению: 7 MHz
• Ток смещения на входе: 250 pA
• Оффсет напряжения на входе: 4 µV
• Ток потребления: 4 мА
• Ток на выходе/канал: 70 мА
• Диапазон напряжения питания: 3 В - 6 В
• Температурный диапазон эксплуатации: -55°C ~ 125°C
• Тип монтажа: Поверхностный
• Корпус: 16-LFCSP (4x4 мм)

Возможные аналоги

• INA333 от Texas Instruments: Инструментальный усилитель, подходящий для аналогичных применений.
• AD8221 от Analog Devices: Усовершенствованный инструментальный усилитель с низким уровнем смещения.
• MAX4198 от Maxim Integrated: Высокоточный инструментальный усилитель для прецизионных приложений.

Этот инструментальный усилитель предоставляет надежное и точное решение для различных применений, где важна высокая точность и эффективность.
