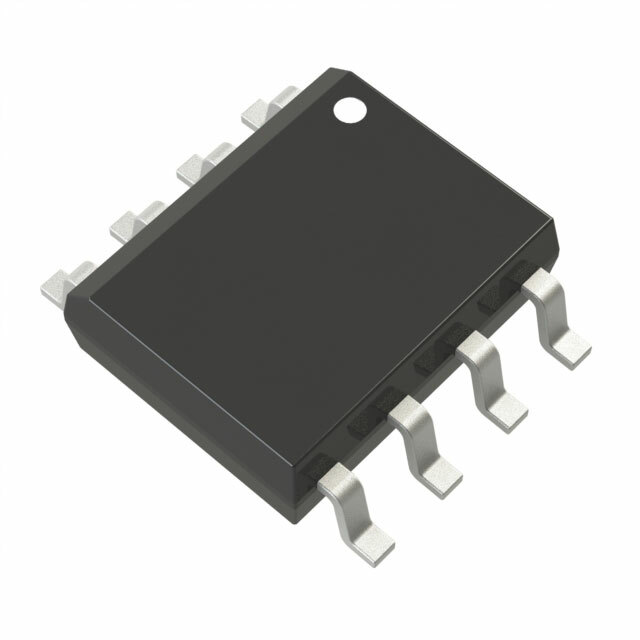

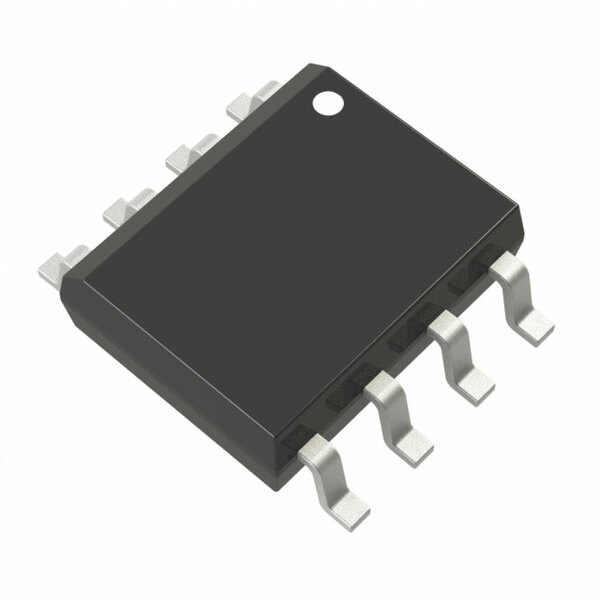

AD8225ARZ

AD8225ARZ от Analog Devices

Общее описание

AD8225ARZ - это высокопроизводительный инструментальный усилитель от компании Analog Devices. Он предназначен для точного усиления малосигнальных аналоговых сигналов в сложных условиях. Этот усилитель отличается низким уровнем шума и высокой точностью, что делает его отличным выбором для приложений, требующих высокой надежности и стабильности результатов.

Преимущества

• Высокая точность: Низкий уровень входного смещения (50 µV) и входного тока смещения (500 pA) минимизируют ошибки измерения.
• Широкий диапазон питающих напряжений: Возможность работы при напряжении от 3,4 В до 36 В позволяет использовать усилитель в различных системах.
• Низкий уровень шума: Низкий уровень шума (5 nV/√Hz при частоте 1 kHz) гарантирует чистоту передаваемого сигнала.
• Простота использования: Интегрированные функции и компактный размер делают его удобным для проектирования.

Недостатки

• Ограниченная полоса пропускания: Полоса пропускания в 900 kHz может быть недостаточной для высокоскоростных приложений.
• Требовательность к источнику питания: Для достижения максимальной производительности требуется стабилизированное питание.

Типовое использование

• Медицинские приборы: Подходит для усиления сигналов от датчиков и биомедицинских устройств.
• Промышленные измерения: Применяется в системах контроля и автоматизации, где важна точность измерений.
• Телеметрия: Используется для работы с системой удаленного мониторинга и сбора данных.

Рекомендации по применению

• Медицинские и биологические анализаторы: Использование в устройствах, требующих высокой точности работы датчиков.
• Автомобильные системы: Применение в системах контроля двигателей и прецизионных измерительных устройствах.
• Лабораторные приборы: Применение в измерительных приборах и оборудовании для тестирования и измерений.

Основные технические характеристики

• Тип усилителя: Инструментальный
• Количество каналов: 1
• Скорость нарастания: 5 В/мкс
• Полоса пропускания: 900 кГц
• Входной ток смещения: 500 пА
• Входное напряжение смещения: 50 мкВ
• Потребляемый ток: 1,05 мА
• Максимальный ток на канал: 18 мА
• Напряжение питания: От 3,4 В до 36 В
• Диапазон рабочих температур: От -40°C до +85°C
• Корпус: SOIC-8
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• AD8221BRZ от Analog Devices — аналогичный инструментальный усилитель с некоторыми улучшенными характеристиками.
• INA126PA от Texas Instruments — аналогичный усилитель с конкурентоспособными характеристиками.

AD8225ARZ — это мощный и точный инструментальный усилитель, идеально подходящий для широкого спектра приложений, требующих высокой чувствительности и надежности.
