AD8224HBCPZ-WP

AD8224HBCPZ-WP

Общее описание

AD8224HBCPZ-WP от Analog Devices — это высокоточный инструментальный усилитель, который сочетает в себе две схемы усиления в одном компактном корпусе. Этот усилитель идеально подходит для приложений, требующих высокой точности и малошумящего сигнала.

Преимущества

• Высокая точность: Минимальный входной офсет и низкий уровень шума обеспечивают высокую точность измерений.
• Двойная схема: Удобство использования двух отдельных усилителей в одном корпусе.
• Rail-to-Rail: Выход с диапазоном Rail-to-Rail обеспечивает полный выходной диапазон напряжения.

Недостатки

• Цена: Высокая стоимость по сравнению с одноканальными усилителями.
• Требования к питанию: Может потребовать точного регулирования напряжения питания для достижения наилучшей производительности.

Типовое использование

• Медицина: мониторы жизненных показателей, ЭКГ.
• Промышленность: системы управления и мониторинга, сенсоры температуры.
• Аудио: высококачественные звуковые системы.

Рекомендации по применению

• Питание: Рассмотрите возможность использования стабилизированного источника питания для минимизации шумов.
• Монтаж: Соблюдайте правильный монтаж и пайку компонентов для предотвращения перегрева.

Основные технические характеристики

• Тип усилителя: Инструментальный
• Количество каналов: 2
• Выход: Rail-to-Rail
• Скорость нарастания: 2 В/мкс
• Полоса пропускания (-3дБ): 1.5 МГц
• Входной ток смещения: 10 пА
• Входное смещение напряжения: 175 мкВ
• Потребляемый ток: 750 мкА (каждый канал)
• Выходной ток: 15 мА
• Диапазон питающего напряжения: 4.5 В - 36 В
• Температурный диапазон: -40°C ~ 125°C
• Тип монтажа: Поверхностный

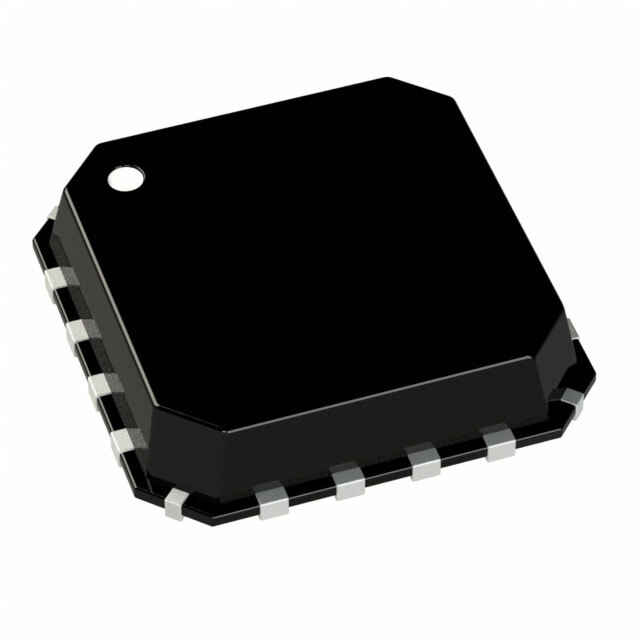

• Корпус: 16-VQFN, CSP
• Пакет устройства: 16-LFCSP-VQ (4x4 мм)

Возможные аналоги

• AD8422 от Analog Devices
• INA128 от Texas Instruments
• AMP03 от Analog Devices

Используйте AD8224HBCPZ-WP для приложений, где высокое качество сигнала и точность имеют первостепенное значение.
