AD8224BCPZ-R7

AD8224BCPZ-R7 от Analog Devices

Общее описание:

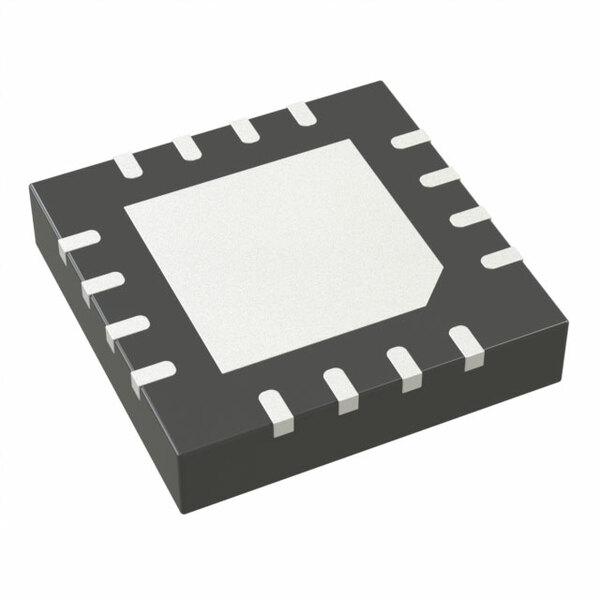

AD8224BCPZ-R7 представляет собой двойной прецизионный инструментальный усилитель компании Analog Devices. Компонент имеет широкий диапазон напряжения питания и низкую входную погрешность, что делает его идеальным для точных измерений в жестких условиях. Он выполнен в компактном корпусе LFCSP (Lead Frame Chip Scale Package) размером 4x4 мм, что обеспечивает высокую плотность монтажа и использование в портативных устройствах.

Преимущества:

• Высокая точность: Низкое входное напряжение смещения и низкие входные токи утечки позволяют достичь высокой точности измерений.
• Широкий диапазон напряжения питания: Поддержка напряжения питания от ±2,25 В до ±18 В, что расширяет диапазон применения.
• Компактный корпус: Уменьшенные размеры корпуса обеспечивают удобство интеграции в современные компактные устройства.
• Низкое энергопотребление: Идеально подходит для использования в приложениях с ограниченным энергопотреблением.
• Rail-to-Rail выход: Обеспечивает максимальное использование диапазона питания для увеличения динамического диапазона сигнала.

Недостатки:

• Температурные ограничения: Эксплуатация компонента возможна в диапазоне температур от -40°C до +85°C, что может быть ограничением для некоторых промышленных применений с более экстремальными температурными условиями.

Типовое использование:

• Медицинские приборы
• Точные аналоговые измерения
• Промышленные датчики
• Системы управления процессами
• Весоизмерительные системы

Рекомендации по применению:

• Учитывайте напряжение питания и особенности разводки земли для минимизации шумов и максимизации точности измерений.
• Для правильной работы необходимо использовать соответствующие защитные схемы против электростатического разряда, особенно при монтаже и пайке.
• Используйте в приложениях, требующих низкого энергопотребления и высокой точности измерений.

Основные технические характеристики:

• Тип усилителя: Инструментальный
• Количество каналов: 2
• Тип выхода: Rail-to-Rail
• Скорость нарастания: 2 В/мкс
• Полоса пропускания -3 дБ: 1,5 МГц
• Ток смещения на входе: 10 пА
• Напряжение смещения на входе: 175 мкВ
• Ток питания: 750 мкА (на канал)
• Максимальный ток на выходе / канал: 15 мА
• Диапазон напряжения питания (мин): ±2,25 В
• Диапазон напряжения питания (макс): ±18 В
• Рабочий температурный диапазон: -40°C ~ +85°C
• Тип монтажа: Поверхностный
• Корпус / упаковка: 16-WQFN с открытой контактной площадкой, CSP
• Поставщик устройства корпуса: 16-LFCSP (4x4 мм)

Возможные аналоги:

• AD8221ARZ: Прецизионный инструментальный усилитель с аналогичными характеристиками.
• INA128P от Texas Instruments: Высокоточный инструментальный усилитель.
• MAX4478 от Maxim Integrated: Двойной инструментальный усилитель с низким энергопотреблением.
