AD8222HBCPZ-WP

AD8222HBCPZ-WP от Analog Devices

Общее описание: AD8222HBCPZ-WP - это высококачественный двухканальный инструментальный усилитель от Analog Devices. Этот усилитель специально разработан для работы в сложных эксплуатационных условиях благодаря высокой стабильности и точности измерения сигналов.

Преимущества:

• Высокая точность: Обеспечивает минимальные искажения сигнала благодаря низкому входному смещению напряжения.
• Высокий коэффициент усиления: Поддерживает значительные уровни усиления без значительных потерь качества сигнала.
• Широкий диапазон рабочих температур: Работает при экстремальных температурных условиях от -40°C до +85°C.
• Стабильная работа: Низкий входной смещающий ток и низкий уровень шума позволяют использовать в высокоточных измерительных системах.
• Компактность: В корпусе 16-LFCSP-VQ размером 4x4 мм, что экономит место на плате.

Недостатки:

• Возможность перегрева при максимальных нагрузках, требующая дополнительного охлаждения.
• Возможно потребуется внешняя защита входов и выходов для работы в тяжелых условиях электромагнитных помех.

Типовое использование:

• Прецизионные измерительные системы
• Медицинские приборы
• Промышленные датчики и контроллеры
• Системы контроля и управления процессами
• Автоматизация испытаний и измерений

Рекомендации по применению:

• Убедитесь, что источники питания стабилизированы и фильтрованы для предотвращения наводок на измеряемый сигнал.
• Расположите усилитель вдали от источников электромагнитных помех.
• Обеспечьте надлежащее охлаждение при длительной работе на высоких нагрузках.

Основные технические характеристики:

• Тип усилителя: Инструментальный, двухканальный
• Полоса пропускания по -3 дБ: 1.2 МГц
• Ток смещения на входе: 200 пА
• Сдвиг на входе: 60 мкВ
• Ток потребления: 900 мкА (на канал)
• Ток выхода (макс): 18 мА
• Диапазон напряжений питания: от 4.6 В до 36 В
• Температурный диапазон эксплуатации: от -40°C до +85°C
• Монтаж: Поверхностный монтаж

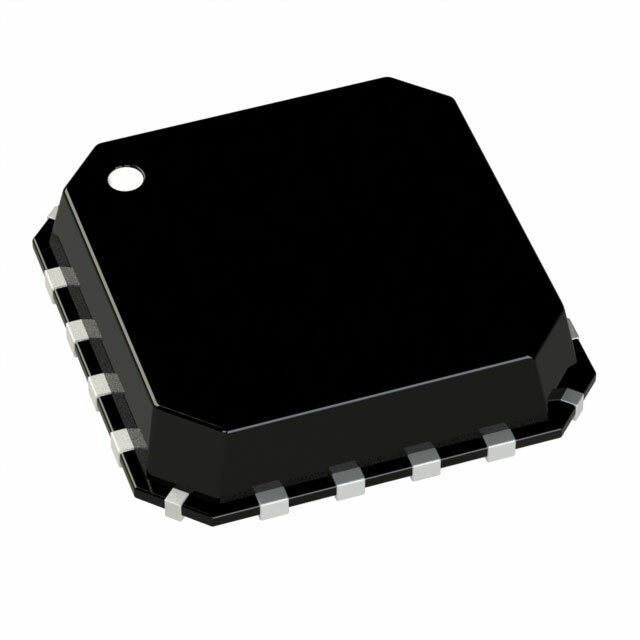

• Корпус: 16-LFCSP-VQ (4x4 мм)

Возможные аналоги:

• AD8422 от Analog Devices
• INA826 от Texas Instruments
• MAX4198 от Maxim Integrated

AD8222HBCPZ-WP - это надёжное решение для построения измерительных систем, требующих высокой точности и стабильности, способное работать в тяжелых условиях эксплуатации.
