AD8222HBCPZ-R7 — Инструментационный усилитель от Analog Devices

Общее описание

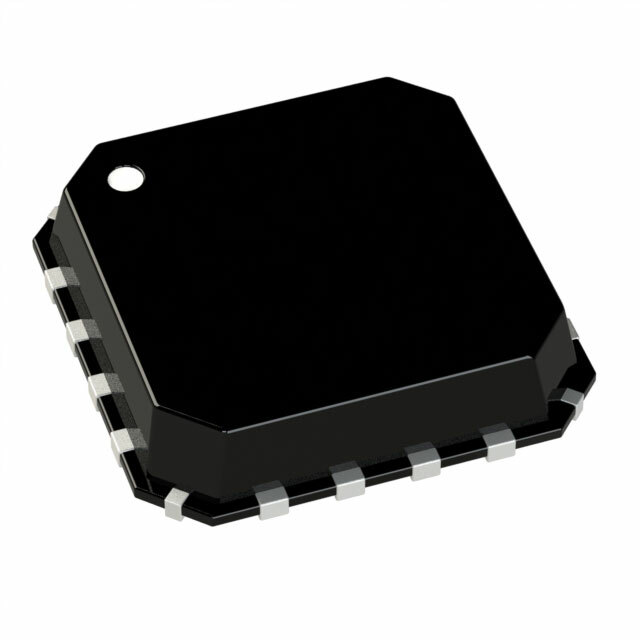

AD8222HBCPZ-R7 — это высокопроизводительный инструментационный усилитель от Analog Devices с двумя каналами, предназначенный для высокоточных низкошумных измерений. Устройство интегрировано в компактный 16-выводной корпус LFCSP (Lead Frame Chip Scale Package), что делает его идеальным для использования в ограниченных по пространству приложениях.

Преимущества

• Два канала усиливающего тракта: Экономит место на плате и упрощает схемотехнику.
• Высокая точность: Низкий входной ток смещения и низкий уровень шума.
• Широкий диапазон питания: Поддерживает напряжение от 4.6 В до 36 В.
• Широкий диапазон температур: Успешное функционирование в диапазоне температур от -40°C до +85°C.
• Высокое подавление синфазной помехи (CMRR): Обеспечивает надежность и точность измерений даже в шумных условиях.

Недостатки

• Требует точного подбора внешних компонентов: Для достижения максимальной точности могут потребоваться качественные резисторы и конденсаторы.
• Высокая стоимость: Премиальные характеристики ведут к более высокой стоимости по сравнению с менее точными аналогами.

Типовое использование

• Медицинские приборы.
• Промышленные датчики.
• Прецизионные измерительные приборы.
• Мониторинг и управление процессами.
• Цифровые и аналоговые сигнализационные системы.

Рекомендации по применению

1. Экранирование: Для повышения помехозащищённости рекомендуется использовать экранирующие покрытия и правильные методы заземления.
2. Фильтрация питания: Чтобы минимизировать влияние шумов питания, рекомендуется использовать блоки фильтрации и стабилизированные источники питания.
3. Разводка на печатной плате: Сокращайте длину проводников, ведущих к выводам входа и выхода, чтобы минимизировать влияние внешних шумов.

Основные технические характеристики

• Тип усилителя: Инструментационный.
• Количество каналов: 2.
• Темп нарастания: 2 В/мкс.
• Продукт ширины полосы усиления: 7 МГц.
• Диапазон -3 дБ: 1.2 МГц.
• Смещение входного тока: 200 пА.
• Смещение входного напряжения: 60 мкВ.
• Потребляемый ток: 900 мкА (на канал).
• Выходной ток на канал: 18 мА.
• Диапазон питания: от 4.6 В до 36 В.
• Рабочая температура: от -40°C до +85°C.
• Тип монтажа: Поверхностный монтаж.
• Корпус: 16-выводной LFCSP-VQ (4x4).

Возможные аналоги

• AD8237: Инструментационный усилитель с низким потреблением.
• INA326: Инструментационный усилитель от Texas Instruments с высоким CMRR.
• LT1991: Инструментационный усилитель с различными коэффициентами усиления.

AD8222HBCPZ-R7 — это идеальный выбор для приложений, требующих высокой точности и надежности в компактной форме.
