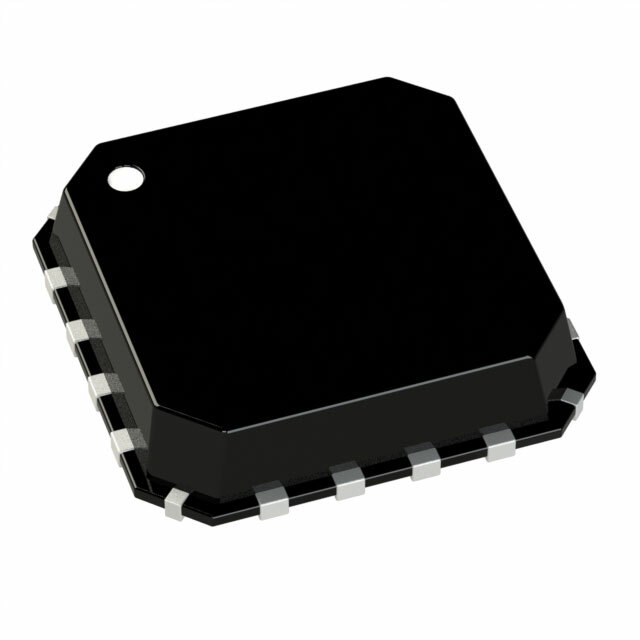

AD8222HACPZ-R7 от Analog Devices

Общее описание

AD8222HACPZ-R7 – это двухканальный инструментальный усилитель от Analog Devices, интегрированный в компактный корпус 16-LFCSP-VQ размером 4x4 мм. Этот усилитель обеспечивает высокую точность и стабильность, что делает его идеальным выбором для широкого спектра применений, требующих точного измерения дифференциальных сигналов при наличии высокого уровня общего сигнала.

Преимущества

• Высокая точность: Минимальное входное смещение напряжения 120 µВ обеспечивает точные измерения.
• Низкий входной ток смещения: Всего 500 пА, что позволяет минимизировать ошибки измерений.
• Широкий диапазон рабочих напряжений: Поддержка от 4,6 В до 36 В обеспечивает гибкость в различных схемах.
• Двухканальная архитектура: Позволяет измерять два сигнала одновременно, используя один чип.

Недостатки

• Повышенная потребляемая мощность: 900 мкА на канал, что может быть значительным для схем с низким энергопотреблением.
• Комплексный монтаж: Требуется точность при пайке поверхностного монтажа (16-LFCSP-VQ).

Типовое использование

• Медицинские приборы и диагностика
• Промышленные измерительные приборы
• Системы управления процессами
• Аудио и звуковые системы

Рекомендации по применению

• Обеспечить хорошее заземление и экранирование для минимизации шумов.
• Использовать высококачественные компоненты в цепях подачи питания и фильтрации.
• Проектировать печатную плату с учетом особенностей поверхностного монтажа компонента.

Основные технические характеристики

• Тип усилителя: Инструментальный
• Количество каналов: 2
• Входное смещение напряжения: 120 µВ
• Входной ток смещения: 500 пА
• Полоса пропускания на -3 дБ: 1,2 МГц
• Скорость нарастания сигнала: 2 В/мкс
• Диапазон питающих напряжений: 4,6 В - 36 В
• Потребляемый ток: 900 мкА на канал
• Рабочая температура: -40°C ~ +85°C
• Корпус: 16-выводной LFCSP-VQ (4x4 мм)

Возможные аналоги

• INA2128 от Texas Instruments: Двухканальный инструментальный усилитель.
• LT1167 от Analog Devices (ныне Analog Devices): Инструментальный усилитель с высоким усилением и низким уровнем шума.
• AD620 от Analog Devices: Инструментальный усилитель с низким потреблением.

Используйте AD8222HACPZ-R7 для повышения точности и надежности ваших измерительных систем!
