Описание AD8222-EVALZ от Analog Devices

Общее описание

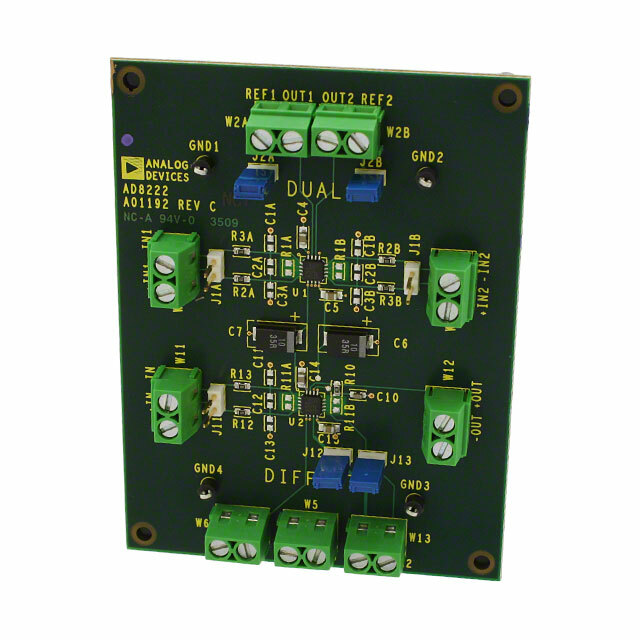

AD8222-EVALZ – это оценочная плата для изучения и тестирования двухканального прецизионного инструментального усилителя AD8222 компании Analog Devices. Она разработана для упрощения исследований и оценки производительности AD8222 в различных применениях и конфигурациях.

Преимущества

• Высокая точность: Обеспечивает отличное соотношение сигнал/шум, низкий офсет и дрейф напряжения.
• Удобство в использовании: Простой доступ к основным контактам и компонентам.
• Гибкость: Возможность экспериментировать с различными конфигурациями усиления и фильтрации.

Недостатки

• Ограниченная масштабируемость: Плата предназначена для оценки одного конкретного компонента и не может быть легко адаптирована для других аналогичных усилителей.
• Требуемы базовые знания: Пользователю необходимо иметь базовые знания в области электроники и работы с инструментальными усилителями.

Типовое использование

• Высокоточные измерения: Используется в системах, требующих высокого соотношения сигнал/шум и низкого уровня дрейфа.
• Медицинское оборудование: Идеален для применения в медицинских приборах, где требуется высокая точность измерений.
• Промышленные автоматизированные системы: Применяется для точного измерения и контроля параметров в промышленности.

Рекомендации по применению

1. Подключение к источникам питания: Убедитесь, что подключаете правильное напряжение питания в соответствии с требованиями AD8222.
2. Настройка усиления: Регулируйте внешние резисторы для установки требуемого коэффициента усиления.
3. Мониторинг выходного сигнала: Используйте осциллограф или аналогичный инструмент для мониторинга выходного сигнала и оценки его качества.

Основные технические характеристики

• Тип усилителя: Инструментальный
• Количество каналов на ИС: 2 (двухканальный)
• Скорость нарастания: 2 В/мкс
• Полоса пропускания (-3 dB): 1,2 МГц
• Выходной ток на канал: 18 мА
• Потребляемый ток (интегральная схема): 900 мкА
• Напряжение питания: от 4,6 В до 36 В, или ±2,3 В до ±18 В

Возможные аналоги

• INA128 от Texas Instruments: также является высокоточным инструментальным усилителем с аналогичными характеристиками, но имеет некоторое отличие в спецификациях.
• LT1167 от Linear Technology: одноканальный прецизионный инструментальный усилитель с низким уровнем шума и дрейфа.

Заключение

Оценочная плата AD8222-EVALZ является мощным инструментом для оценки характеристик и возможностей усилителя AD8222. Она обеспечивает удобство использования и высокую точность измерений, что делает её идеальной для различных приложений, требующих высокого уровня точности и стабильности.
