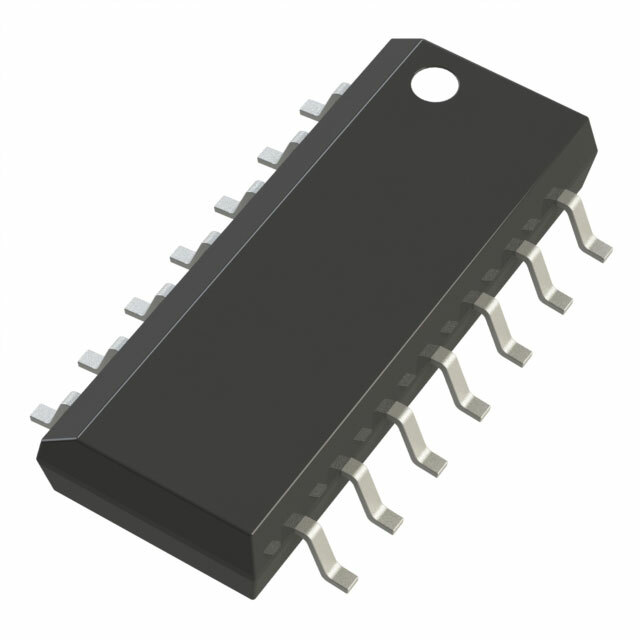

AD813ARZ-14-REEL7

Описание для AD813ARZ-14-REEL7 от Analog Devices

Общее описание

AD813ARZ-14-REEL7 — это высокоскоростной трехканальный операционный усилитель с обратной связью по току от компании Analog Devices. Данный компонент предназначен для применения в видеоусилителях и системах обработки изображений, где необходима высокая пропускная способность и низкий уровень искажений. Идеально подходит для передачи видеосигналов и высокоскоростных аналоговых сигналов.

Преимущества

• Высокая полоса пропускания: 100 МГц
• Высокая скорость нарастания: 250 В/мкс
• Низкое потребление тока: всего 4.5 мА на канал
• Широкий диапазон питающего напряжения: от ±1.2V до ±18V
• Высокая устойчивость к нагрузкам вплоть до 50 мА на канал

Недостатки

• Необходимо соблюдать рекомендации по компоновке печатной платы для минимизации паразитных эффектов
• Ограниченные возможности по управлению тепловыми характеристиками из-за малых размеров корпуса

Типовое использование

• Устройства для обработки видеосигнала
• Высокоскоростные АЦП и ЦАП системы
• Усилители для передачи данных в широкополосных сетях
• Медицинская электроника
• Системы автоматического тестирования

Рекомендации по применению

• Для минимизации шума и искажений рекомендуется использовать высококачественные компоненты в обвязке.
• Соблюдайте рекомендации по установке и паянии для правильного отвода тепла.
• Для обеспечения стабильности работы следует использовать качественные стабилизированные источники питания.

Основные технические характеристики

• Тип усилителя: усилитель с обратной связью по току
• Полоса пропускания (-3 дБ): 100 МГц
• Скорость нарастания: 250 В/мкс
• Потребляемый ток (на канал): 4.5 мА
• Выходной ток (на канал): 50 мА
• Питающее напряжение: 2,4V ~ 36V, ±1.2V ~ ±18V
• Корпус: SOIC-14
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• AD810ARZ-REEL7 от Analog Devices
• LT1397CS8#PBF от Analog Devices
• EL5134ISZ-T7 от Intersil (Renesas)

Этот компонент предоставляет отличное сочетание высокой полосы пропускания и низкого потребления тока, делая его идеальным выбором для широкого спектра высокоскоростных приложений.
