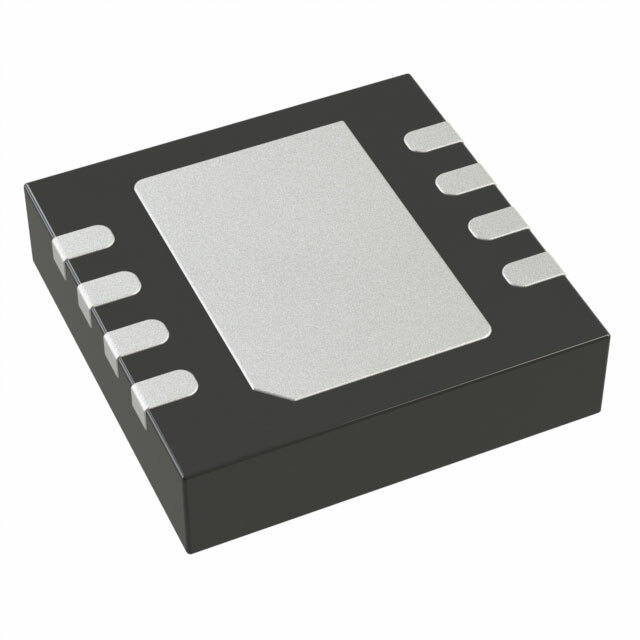

AD8139ACPZ-R2 от Analog Devices

Общее описание

AD8139ACPZ-R2 – это высокоскоростной дифференциальный усилитель от Analog Devices, предназначенный для применения в широком диапазоне высокопроизводительных аналоговых схем. Прибор идеально подходит для применения в условиях, требующих высокой частоты и быстрого отклика.

Преимущества

• Высокая скорость изменения сигнала (Slew Rate): 800 В/мкс, что обеспечивает быстрый отклик и минимальные задержки.
• Широкая полоса пропускания: 410 МГц, что делает прибор идеальным для высокочастотных приложений.
• Низкий уровень входного смещения: 150 мкВ, что повышает точность сигналов.
• Rail-to-Rail выход: позволяет использовать весь диапазон питающих напряжений.
• Компактное исполнение: корпус типа 8-LFCSP (3x3 мм), что позволяет экономить место на печатной плате.

Недостатки

• Высокий потребляемый ток: 24,5 мА, что требует учитывать энергоэффективность в некоторых приложениях.

Типовое использование

• Усиление сигналов в высокоскоростных коммуникационных системах.
• Обработке сигналов в радиочастотных системах.
• Управление дифференциальными линиями передачи данных.
• Применение в тестовых и измерительных приборах высокого класса.

Рекомендации по применению

1. Питание: Обеспечьте стабильное двуполярное питание ±4,5 В до ±12 В для оптимальной работы.
2. Монтаж: Используйте метод поверхностного монтажа для установки в корпусе 8-LFCSP.
3. Теплоотвод: При разработке печатной платы убедитесь в наличии достаточного теплоотвода для предотвращения перегрева.

Основные технические характеристики

• Тип усилителя: Дифференциальный
• Количество каналов: 1
• Тип выхода: Дифференциальный, rail-to-rail
• Скорость нарастания сигнала: 800 В/мкс
• Ширина полосы пропускания: 410 МГц
• Ток смещения на входе: 2,25 мкА
• Смещение на входе: 150 мкВ
• Потребляемый ток: 24,5 мА
• Выходной ток на канал: 100 мА
• Диапазон питающего напряжения: от 4,5 В до 12 В
• Рабочая температура: от -40°C до +125°C
• Тип монтажа: Поверхностный монтаж
• Корпус: 8-WFDFN Exposed Pad, CSP
• Пакет поставки: 8-LFCSP (3x3)

Возможные аналоги

• AD8137 от Analog Devices - Более низкая скорость и ширина полосы пропускания.
• THS4521 от Texas Instruments - Меньшее питание, но схожие характеристики.

Надеемся, что это описание поможет вам в выборе и использовании данного компонента в ваших проектах.
