AD8134ACPZ-R2

AD8134ACPZ-R2 от Analog Devices

Общее описание

AD8134ACPZ-R2 - это высокопроизводительный дифференциальный усилитель (опамп) от компании Analog Devices, разработанный для разнообразных современных приложений. Этот трехканальный дифференциальный усилитель обеспечивает высокую точность работы при высоких частотах и имеет широкий диапазон возможностей по применению.

Преимущества

• Высокая полоса пропускания: Полоса пропускания до 450 МГц обеспечивает отличные условия для работы в высокочастотных цепях.
• Высокие быстродействие и отклик: Скорость нарастания сигнала 1600 В/мкс способствует высоким показателям при передаче данных и обработки сигналов.
• Возможность дифференциального выхода: Способен работать с дифференциальными входами и выходами, что повышает устойчивость к помехам и шумам.

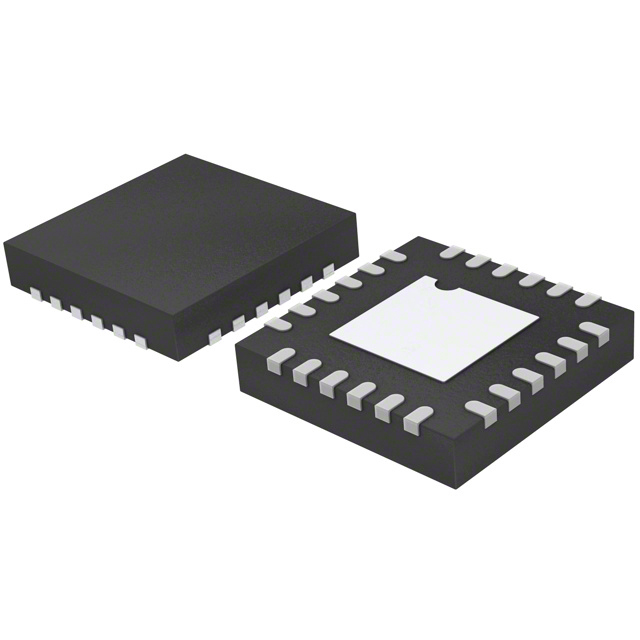

• Компактный корпус: Корпус 24-LFCSP-WQ (4x4) оптимизирует пространство на печатной плате и упрощает сборку.

Недостатки

• Относительно высокая потребляемая мощность: Ток потребления на канал составляет 31 мА, что может быть значительным для некоторых приложений с ограниченными энергетическими ресурсами.

Типовое использование

• Усиление видео и изображения.
• Обработка радиочастотных сигналов.
• Применение в медицинских приборах и системах измерения.
• Высокоскоростные системы передачи данных.
• Системы автоматического управления и регулирования.

Рекомендации по применению

• Используйте небольшие керамические конденсаторы для фильтрации питания прямо возле выводов питания усилителя для минимизации шумов.
• Используйте дифференциальные линии передачи для максимальной помехоустойчивости.
• Адекватно заземляйте все цепи для уменьшения наводок и улучшения общей производительности схемы.

Основные технические характеристики

• Тип усилителя: Дифференциальный
• Количество каналов: 3
• Тип выхода: Дифференциальный
• Скорость нарастания сигнала: 1600 В/мкс
• Полоса пропускания (-3дБ): 450 МГц
• Ток смещения на входе: 67 мкА
• Напряжение смещения на входе: 4 мВ
• Ток потребления: 31 мА
• Ток на выход/канал: 90 мА
• Диапазон напряжения питания (мин): 4.5 В
• Диапазон напряжения питания (макс): 12 В
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус/форма: 24-WFQFN с открытым полигоном, CSP
• Упаковка устройства от поставщика: 24-LFCSP-WQ (4x4)

Возможные аналоги

• AD8132 - одно-канальный дифференциальный усилитель с аналогичной производительностью.
• AD8138 - двухканальный дифференциальный усилитель с чуть меньшей полосой пропускания, но схожими характеристиками стабильности и точности.

Этот компонент идеально подходит для приложений, требующих высокопроизводительных дифференциальных усилителей с низким уровнем шумов и высоким коэффициентом усиления.
