AD8116JSTZ

AD8116JSTZ от Analog Devices

Общее описание

AD8116JSTZ — это высокопроизводительный видео перекрестный коммутатор от компании Analog Devices. Коммутатор способен одновременно работать с 16 входами и 16 выходами, предназначен для использования в профессиональных и потребительских видео приложениях. Он обеспечивает высокую пропускную способность и минимальные искажения сигнала.

Преимущества

• Высокая пропускная способность: устройство поддерживает полосу пропускания до 200 МГц, что делает его идеальным для работы с видео высокого разрешения.
• Буферизация: встроенные буферы обеспечивают минимальные искажения и высокую стабильность сигнала.
• Масштабируемость: допускает каскадирование нескольких устройств для работы в более сложных схемах.

Недостатки

• Ограниченный температурный диапазон: рабочая температура ограничена 0°C ~ 70°C, что может быть ограничением для использования в экстремальных условиях.
• Высокая стоимость: высокопроизводительные характеристики могут отражаться на цене устройства.

Типовое использование

• Видеоконференции и телетрансляции
• Системы видеонаблюдения
• Видеопродуктивные студии и медиацентры
• Интерфейсы профессиональных видеокарт

Рекомендации по применению

• Схема подключения: Разместите устройство в центре вашей схемы для минимизации длин проводников и обеспечения стабильности сигнала.
• Электроразводка: Используйте качественные электропроводники и соблюдайте правила экранирования для уменьшения помех.
• Тепловой режим: Устанавливайте устройство в пространстве с хорошей циркуляцией воздуха для предотвращения перегрева.

Основные технические характеристики

• Мультиплексор/демультиплексор: 16:16
• Количество каналов: 1
• Диапазон напряжения питания: ±4.5В ~ ±5.5В
• Пропускная способность (-3 дБ): 200 МГц
• Рабочая температура: 0°C ~ 70°C

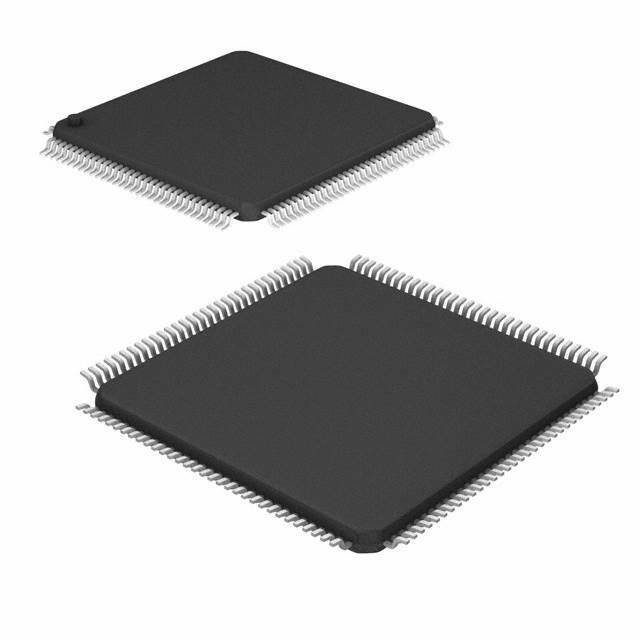

• Тип корпуса: 128-LQFP (14x14)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• AD8115 - перекрестный коммутатор с аналогичными характеристиками, но меньшей пропускной способностью.
• MAX4352 - от компании Maxim Integrated, предоставляющий аналогичные функции для менее требовательных приложений.

Использование AD8116JSTZ может значительно повысить качество и гибкость вашей видео системы благодаря его высокопроизводительным характеристикам и универсальности.
