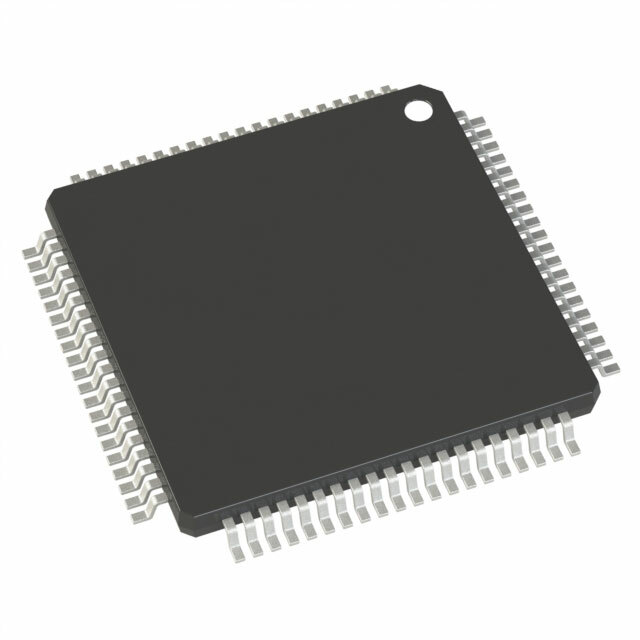

AD8111ASTZ

Общие сведения

AD8111ASTZ — это видеокросспойнтный коммутатор от компании Analog Devices. Данный интегральный микросхема (IC) позволяет переключать видеосигналы между множеством входов и выходов с минимальными потерями и задержками. Коммутатор идеально подходит для применения в телевизионных студиях, видеопроцессорах и системах, где требуется высококачественная передача видеосигнала.

Преимущества

• Высокая пропускная способность: 260 МГц, что обеспечивает качественное видео с высоким разрешением без потерь.
• Буферизация: Снижает уровень помех и улучшает качество сигнала.
• Широкий диапазон рабочего напряжения: ±4.5В до ±5.5В, что делает его универсальным для различных применений.
• Большое количество каналов: Возможность коммутировать между 16 входами и 8 выходами.

Недостатки

• Ограниченный температурный диапазон: Рабочая температура составляет от -40°C до +85°C, что может быть недостаточным для некоторых промышленных применений.
• Необходимость внешнего управления: Для правильной работы требуется внешняя схема управления, что может усложнить проектирование.

Типовое использование

• Телевизионные студии и вещательные системы
• Видеоконференцсистемы
• Медицинское оборудование с высоким разрешением видеоизображения
• Видеоплатформы и видеошлюзы

Рекомендации по применению

1. Питание: Подключайте микросхему к источнику питания ±5В для обеспечения стабильного режима работы.
2. Управление: Используйте микроконтроллеры или FPGA для управления входными и выходными сигналами.
3. Разводка платы: Обеспечьте оптимальную разводку для минимизации перекрестных помех и поддержания качества видеосигнала.

Технические характеристики

• Пропускная способность: 260 МГц
• Количество каналов коммутатора: 16 входов на 8 выходов
• Буферизация: Есть
• Напряжение питания (двойное): ±4.5В до ±5.5В
• Рабочий температурный диапазон: -40°C до +85°C
• Тип корпуса: 80-LQFP (12x12 мм)

Возможные аналоги

• MAX4359: Video crosspoint switch от Maxim Integrated.
• LMH6505: Video amp with digitally controlled gain от Texas Instruments.
• EL2244: Video multiplexer от Intersil.

Заключение

AD8111ASTZ от Analog Devices является мощным и гибким решением для коммутирования видеосигналов в профессиональной сфере. Высокая пропускная способность, буферизация и широкие возможности управления делают его подходящим для применения в критически важных приложениях, требующих надежности и качества.
